    实验室规划设计

           实验室规划设计是一项系统工程,涉及专业众多,更需要同时精通实验室使用知识和建筑知识作为技术基础。无论是新建、扩建、或是改建项目,都不单纯是选购合理的仪器设备与实验室家具,还要综合考虑实验室的总体规划、合理布局和平面设计,以及强弱电、给排水、供气、通风、空调、空气净化、安全措施、环境保护等基础设施和基本条件。

        1.实验室规划设计理念
        2.实验室规划设计主要内容
        3.实验室规划设计流程
        4.实验室平面规划

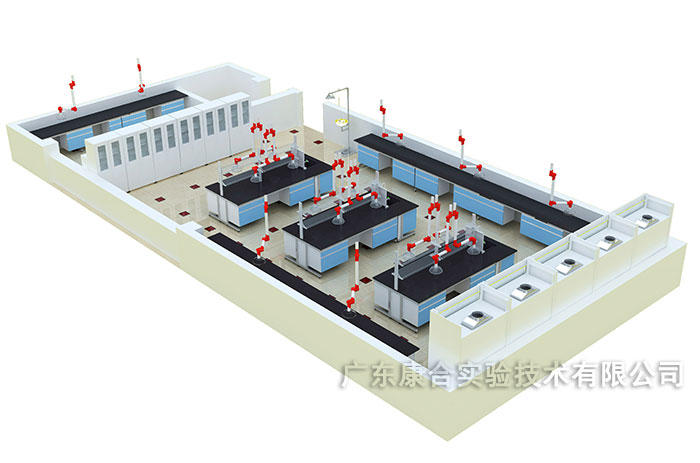

    规划设计方案图

    一、实验室规划设计理念


        我们在设计过程中要“以人为本”,设计出安全的整体设计,功能化的产品,美观实用的家具,是我们成功的前提。面对不同客户、不同实验室,把顾客的信息准确传递到设计部门,设计部门进行合理设计,给客户一个“经济、实用、安全”的全新实验室设计方案,这正是我们所要完成的工作。


    二、实验室规划设计主要内容


        (1)建设单位:如某某研究所、某某学院或某某工厂。
        (2)建设项目:如某某实验楼或某某研究楼。
        (3)建设性质:新建、扩建或改建。
        (4)建设地点及用地、工程项目的具体位置,
        (5)公害处理、对废气、废水、废物、噪声、辐射、振动等的技术处理措施。


        实验室建筑设计的主要工作
        (1)总体布局中的各栋建筑物的相互关系以及生活区采用什么方式解决;
        (2)各类实验楼的工艺布局及工艺流程;
        (3)平面组合的几种可能性,建设实验楼的层数;
        (4)选择合适的摸数(包括开间、进深、层高以及走道尺寸);
        (5)主要仪器设备的布置方式以及实验台、通风柜等的位置;
        (6)实验室与研究室之间的布局形式,辅助实验室与实验室之间的布局;
        (7)工程管网的布置原则(如明管或暗管,垂直管网或水平管网);
        (8)灵活性的要求;
        (9)环境保护,公害处理方面的详细技术措施。


    三、实验室规划设计流程


      建设一座功能完善的实验室,要由专业的实验室装修设计人员进行专业设计,要全面综合考虑,遵循以人为本的原则,建成正规化、标准化的实验室达到最佳的使用效果。
    实验室规划

        1.合理设计实验室电路
           ①中国电压标准,交流三相五线制电源380V,50HZ,(红色A、绿色B、黄色C、黑色0、双色保护地)。交流单相三线制电源220V,50HZ,(红色火、黑色0、双色保护地)。
      ②合理设计实验室电气,布置线路电线采用铜芯BVR、BV,电线直径、开关大小按照用电容量计算。
      ③较大负荷用电器单独设回路,并设计相应自动保护开关。
      ④贵重仪器、精密仪器电源,设计交流稳压装置或设隔离电源,以确保仪器安全可靠运行。
      ⑤全部插座,用电器外壳都要良好接地,确保人身安全。
      ⑥合理规划设计空调、照明。合理设计电加热装置,达到安全可靠使用目的。


       2.合理设计实验室水路
       ①上水管采用DG15PP材料、PVC材料、开泰管等,水压不小于2.5兆帕,下水采用管DG50PP材料、PVC、陶瓷,最小坡度不小于5度,下水设U形反水弯,上下水管路材料不宜采用金属。铺设到室外管道另议。
       ②试验产生的有毒有害液体,要设计二次蓄水装置,待消毒净化达到排放标准后,再排放。
       ③试验室下水管路应设计独立回路,不宜与卫生间等其它下水道连通。


       3. 合理设计实验室气路
         ①为确保安全,实验用各种气体,有条件应远离工作点设计具有防爆性能的房间作为气体室存放,否则需设置带有全自动报警功能的气瓶安全柜存放。
      ②试验产生有毒有害气体应设计负压排气系统,确保有毒有害气体不在室内泄露。
      ③按照房间大小比例设计相应数量带逆风阀的换气扇,使空气流通顺畅,保持清洁。
           ④每个房间都要设计带有过滤装置的通气孔,如果是带有室内走廊的房间也可在门窗上设百叶窗,尺寸按照排气量比例关系计算。

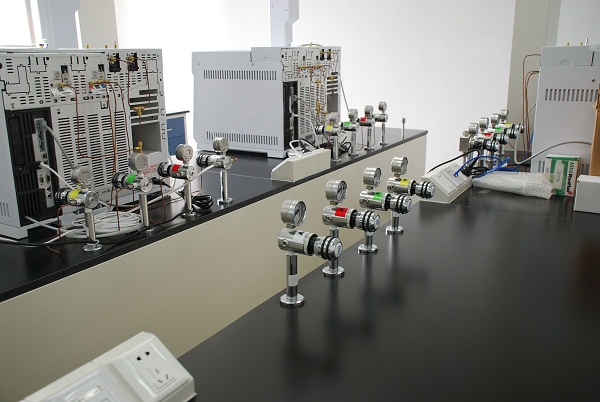

    实验室气路

         4.合理设计实验室排风
        ①排风系统工程是实验室建设的关键,通风柜的效果好坏主要在于排风系统设计。
      ②排风管的材料首选为FRP无机树脂材料,也可用PVC材料或PP材料风管内壁应制做粗糙面,可减少风流噪声,采用圆形或巨型均可,直径250—500mm,按照排风量要求确定尺寸。
      ③FRP防腐风机种类确定:
      轴流风机、单台通风柜,单原子吸收罩较小风量采用。
      斜流风机、双台通风柜,双原子吸收罩,略大风量采用。
      离心风机、多台通风柜或需要排风量较大时采用。
      屋顶风机(同上)均可选择。
      ④防腐风机应安装在室外屋顶,出风口设防雨、鸟罩,还需减振器、逆风阀、消音器。
         ⑤如果实验室是空调房间安装通风柜,应合理设计补风装置,以避免浪费能源。


      5.合理设计实验室设备,充分利用空间
      ①利用好现有空间发挥最大作用,使实验室装备布局合理,符合试验操作规律性,达到科学利用空间最佳效果。
      ②实验室设备符合人体工程学,长、宽、高标准适合于人性化设计理念。
           ③实验室设备设计适合试验工作的工艺流程、工作线路畅通、通道流畅。
      ④实验室设备设计不能有遮挡光线,遮挡暖气热源等浪费能源现象。
      ⑤实验室设备应采用环保、阻燃、耐腐蚀、强度高等专业材料,经久耐用。
      ⑥生物、基因、物理、化学等不同学科实验室,设计不同类型的基础设备,要确保安全、经济、实用。


      6.实验室建设规划
      1.实验室的装修与一般装修有所不同,设计上不但要美观舒适,还要做到防火、防潮、防腐等性能,增加通风、净化、消毒、无菌等功能,达到环保安全可靠经久耐用。
      2.装修材料选择主要考虑环保、防腐性能。

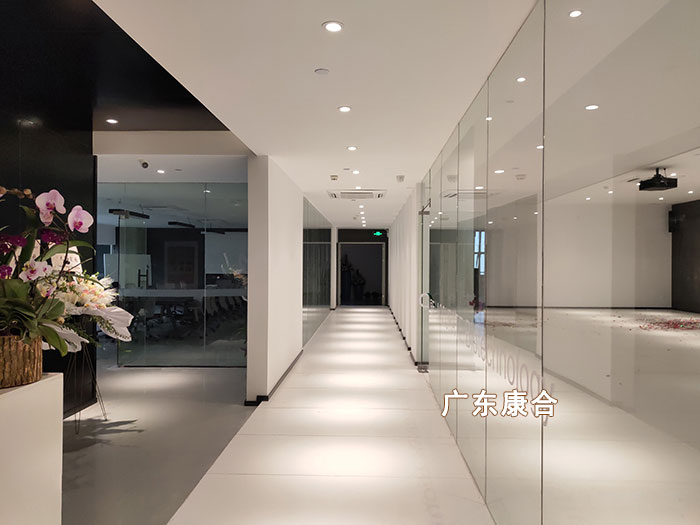

      3.采用厚度12MM-19MM全玻璃隔断,是当前实验室规划建设普遍推广的设计方案。宽敞明亮,科学现代。
      4.对试验产生的有毒有害气体液体要做到二次处理排放,达到排放标准。


     四、实验室平面规划


        (1)实验室设计规范(2)实验室空间尺度(3)实验室功能布局(4)实验室室内布局(5)实验室家具
        实验室空间尺度又称实验室的模数,一般是指实验室的开间、进深、层高、走廊的尺度。它根据研究人员的活动范围及实验设备和仪器布置要求而定。

        实验室功能布局
        实验室平面布局按照实验室建筑设计规范及建筑设计防火规范要求,将办公区域和实验区域分开,两者之间设置门禁系统。主实验室与辅助功能间之间相互协调,按照实验室功能流程合理分布。考虑人流物流分开,保障样品无交叉污染,保证实验数据的正确性。在实验区域设计有紧急冲淋装置,减少实验操作人员的危险。

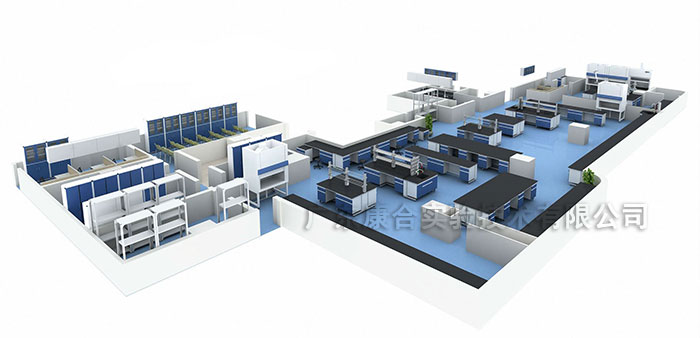

    实验室规划方案图
    实验室规划方案图

        疾控中心:样品受理中心、质控科、公共卫生科、慢病中心、血液科病毒科、免疫科、细菌科、理化中心、毒理科、动物房
        质检中心:样品受理中心、计量检测、仪表类检测、包装物检测、食品化妆品检测、水质检测、纺织检测、纸张检测、电子类产品检测、电器检测、珠宝检测、玩具检测、家具检验、建材检测、油品检测、涂料检测、电线电缆检测、塑料检测、鞋类检测、管材检测、摩托车检测、车俩检测等
        农检中心:样品受理中心、理化实验室、农残分析室、仪器分析室、转基因产品实验室、无菌室
        检测中心:样品受理中心、中药检测、化学检测、抗生素检测、动物房、洁净室(微生物限度、阳性对照、无菌室、效价室、粒度室)
        疾控:收发血、体检中心、检验科(临检、遗传学、生化、免疫、中心检验、微生物室、PCR室、艾滋病)、病理科(病理取材、脱水、包埋、染色、切片、观察等)
        烟草技术:原料辅料检测、烟丝工艺、香精香料、烟气分析、评吸室、化学分析室、仪器分析、物理检测室
        食品检验:理化实验室,仪器分析室、辅助功能实验室、无菌室、真菌室
        生物:基础化学实验室、合成实验室、药效实验室、制剂及释药实验室、分析测试中心、生物实验室、病毒疫苗实验室、动物房、中试车间
        刑侦技术:法医实验室、解剖实验室、物证室、理化实验室、工痕实验室、手引显现实验室、足迹实验室、指纹实验室、人工画像实验室、画像识别室、图像处理室、语音分析室、DNA实验室、光源实验室
