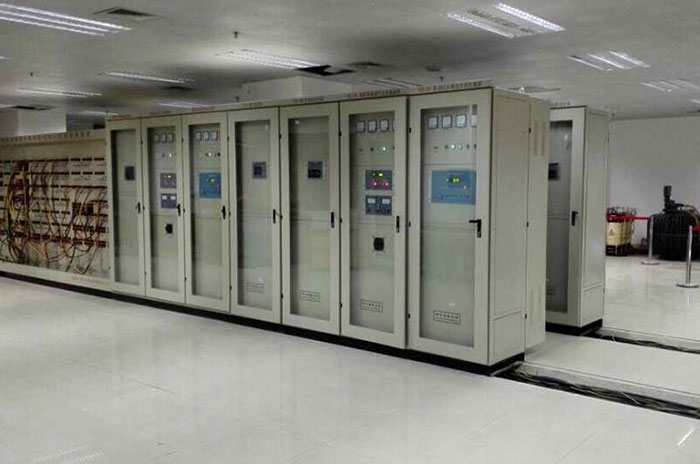

实验室电路系统
实验室建筑内部有各种类型的实验室及仪器设备，供电系统除了维持实验特定的环境用电外，还要满足现有及未来增加的各种仪器的特殊用电要求，对于离心机、层析冷柜、低温冰箱带压缩机之类的仪器，它们的电机启动所需要的往往是工作电流的数倍，在启动瞬间往往会影响该线路的电压波动，如果接在该线路上所用的大功率仪器较多，就会引起仪器工作不正常；微电子仪器如微生物电测试仪、分光光度计、计算机等对电源质量的要求比较高，大功率仪器的频频启动会产生脉冲电压，而这些脉冲电压很容易损坏元件或引起读数波动、数据去失等故障。所以，对实验建筑供电系统的设计，除了必须预留足够的富余电量以满足未来发展的需要，还必须提供不间断的稳压电源。基于实验室的与众不同，实验室建筑的供电系统从电源线路、照明、安全等各方面都有其独特性。实验建筑的用电量通常是现有用电量的2倍。
一、实验室电源
不间断的实验室稳压电源是保证仪器稳定运行的重要部分。为了避免市电的供电电压不稳定或突然停电而影响实验室的运行，通常加装备用电源及稳压器，最常用于实验室的有UPS的电源，分为两类：
一类是普通的UPS，只起到不间断供电作用，但不能稳压；
另一类是在线式UPS电源，既能不间断供电又能稳压。可根据实际情况和仪器要求选择不同的电源。
二、实验室供电线路
1、为了使这些大功率仪器工作时互不干扰—般给大功率仪器单独一条线路，微电子仪器与大功率用电器不能共接同一条线路。
2、对于需要不间断供电的精密仪器，应配稳压的UPS电源；对于培养室、生物安全实验室、动物饲养室等需要不间断供电的实验室，必须采用双保险专用电源。
3、每—实验室内设三相交流电及单项交流电，在靠近门口设置设一个总电源控制开关，方便从走廊引线、控制检修及开启或切断室内电源。对于实验停止后仍须运行的设备，应连在专用供电电源的线路上，避免因切断实验室的总电原而影响工作。
4、实验台设置一定数量的三相及单相电源插座，电源插座回路设有漏电保护电器，插座设置应远离水盆和煤气。
5、潮湿、有腐蚀性气体、蒸汽、火灾危险和爆炸危险等场所，应选用具有相应的防护性能的配电设备。
6、化学实验室因有腐蚀性气体，配电导线采用铜芯。物理实验室可以采用铝芯导线。
7、实验室的接地系统可保证人身安全以及仪器的正常运转。—般接地种类有安全保护接地、防静电接地、直流接地、防雷接地等。
8、在同一科学实验建筑（室）内设有两种及以上不同电压或频率的电源供电时，宜分别设置配电保护装置并有明显区分或标志。当由同―配电保护装置供电时，应有良好的隔离。不同电压或频率的线路应分别单独敷设，不得在同―管内敷设。同一设备或实验流水线设备的电力线路和无防干扰要求的控制回路允许同―管内敷设。
9、高层或线路较多的多层科学实验建筑，垂直线路宜采用管道井敷设。强、弱电管线宜分别设置管道井。当在同一管道井内敷设时，应敷设在管道井内两侧。
三、实验室的照明
实验室的额照明设备一般以日光灯为宜，它不但使用寿命长，电源面积大，光效高，而且发热量低。在分析化学实验室，用目视法判断容量滴定指示剂变色终点时，可在操作处安设荧光灯；电磁干扰要求严格的实验室，不宜采用气体放电灯；在暗室、电镜室等应设单色（红色或黄色）照明，入口处宜设工作状态标志灯。放射性实验室、传染性微生物实验室以及从事致癌物或毒物操作的实验室，应采用嵌装式洁净灯具，电线管路要力求暗装电灯开关应装在室外走廊上；无菌室需要安装紫外灭菌灯，其控制开关应设在门外并与一般照明灯具的控制开关分开设置；潮湿、有腐蚀性气体和蒸汽、火灾危险和爆炸危险等场所，应选用具有相应防护性能的灯具；在安全出口，疏散通道等处应设置安装疏散指示灯，使疏散的人员能在紧急事故的情况下得以迅速疏散管道技术层内应设照明并由单独支路或专用配电箱（盘）供电。
实验建筑照度标准表
不间断的实验室稳压电源是保证仪器稳定运行的重要部分。为了避免市电的供电电压不稳定或突然停电而影响实验室的运行，通常加装备用电源及稳压器，最常用于实验室的有UPS的电源，分为两类：
一类是普通的UPS，只起到不间断供电作用，但不能稳压；
另一类是在线式UPS电源，既能不间断供电又能稳压。可根据实际情况和仪器要求选择不同的电源。
二、实验室供电线路
1、为了使这些大功率仪器工作时互不干扰—般给大功率仪器单独一条线路，微电子仪器与大功率用电器不能共接同一条线路。
2、对于需要不间断供电的精密仪器，应配稳压的UPS电源；对于培养室、生物安全实验室、动物饲养室等需要不间断供电的实验室，必须采用双保险专用电源。
3、每—实验室内设三相交流电及单项交流电，在靠近门口设置设一个总电源控制开关，方便从走廊引线、控制检修及开启或切断室内电源。对于实验停止后仍须运行的设备，应连在专用供电电源的线路上，避免因切断实验室的总电原而影响工作。
4、实验台设置一定数量的三相及单相电源插座，电源插座回路设有漏电保护电器，插座设置应远离水盆和煤气。
5、潮湿、有腐蚀性气体、蒸汽、火灾危险和爆炸危险等场所，应选用具有相应的防护性能的配电设备。
6、化学实验室因有腐蚀性气体，配电导线采用铜芯。物理实验室可以采用铝芯导线。
7、实验室的接地系统可保证人身安全以及仪器的正常运转。—般接地种类有安全保护接地、防静电接地、直流接地、防雷接地等。
8、在同一科学实验建筑（室）内设有两种及以上不同电压或频率的电源供电时，宜分别设置配电保护装置并有明显区分或标志。当由同―配电保护装置供电时，应有良好的隔离。不同电压或频率的线路应分别单独敷设，不得在同―管内敷设。同一设备或实验流水线设备的电力线路和无防干扰要求的控制回路允许同―管内敷设。
9、高层或线路较多的多层科学实验建筑，垂直线路宜采用管道井敷设。强、弱电管线宜分别设置管道井。当在同一管道井内敷设时，应敷设在管道井内两侧。
三、实验室的照明
实验室的额照明设备一般以日光灯为宜，它不但使用寿命长，电源面积大，光效高，而且发热量低。在分析化学实验室，用目视法判断容量滴定指示剂变色终点时，可在操作处安设荧光灯；电磁干扰要求严格的实验室，不宜采用气体放电灯；在暗室、电镜室等应设单色（红色或黄色）照明，入口处宜设工作状态标志灯。放射性实验室、传染性微生物实验室以及从事致癌物或毒物操作的实验室，应采用嵌装式洁净灯具，电线管路要力求暗装电灯开关应装在室外走廊上；无菌室需要安装紫外灭菌灯，其控制开关应设在门外并与一般照明灯具的控制开关分开设置；潮湿、有腐蚀性气体和蒸汽、火灾危险和爆炸危险等场所，应选用具有相应防护性能的灯具；在安全出口，疏散通道等处应设置安装疏散指示灯，使疏散的人员能在紧急事故的情况下得以迅速疏散管道技术层内应设照明并由单独支路或专用配电箱（盘）供电。
实验建筑照度标准表
| 房间名称 | 平均照度（lx） | 工作面及高度（mm） | 备注 |
| 通用实验室 | 100-150-200 | 实验台面 750~850 | 一般照明 |
| 生物培养箱 | 150-200-300 | 工作台面 750 | 宜设局部照明 |
| 天平室 | 100-150-200 | 工作台面 750 | 宜设局部照明 |
| 电子显微镜室 | 100-150-200 | 工作台面 750 | 宜设局部照明 |
| 谱仪分析室 | 100-150-200 | 工作台面 750 | 一般照明 |
| 放射性同位素实验室 | 100-150-200 | 工作台面 750 | 一般照明 |
| 研究工作室 | 100-150-200 | 桌面 750 | 宜设局部照明 |
| 学术报告厅 | 100-150-200 | 桌面 750 | 一般照明 |
| 设计室、绘图室、打字室 | 200-300-500 | 桌面 750 | 宜设局部照明 |
| 管道技术层 | 30-50-70 | 地面 | 一般照明 |
