    洁净室

           【广州康合】拥有专业洁净室设计团队(包括装修、暖通、气路、净化、电气、控制等),施工经验丰富。本文从以下几个方面详细介绍洁净室:
           1.洁净室定义
           2.洁净室等级
           3.洁净室组成部分
           4.洁净室分类
           5.洁净室施工

           一、洁净室的定义
           洁净室是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计之房间。亦即是不论外在之空气条件如何变化,其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。
           洁净室相对无尘车间、净化厂房来说,其体积量大小要小很多,通常是指单体房间的净化工程,洁净室是空气无尘净化工程中的一个应用很广泛的项目。

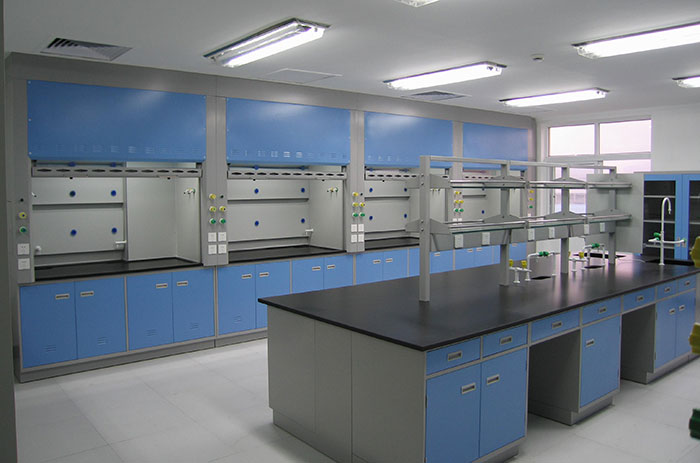

    洁净室设计


           二、洁净室等级

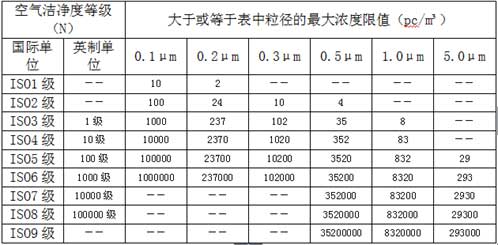

      洁净室及洁净区空气洁净度整数等级表:
    洁净室等级

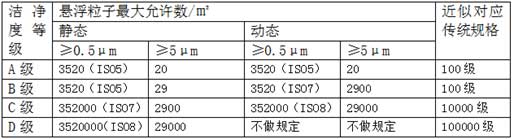

           新版医药GMP洁净度等级ABCD空气悬浮粒子标准:
    洁净度等级


      三、洁净室的组成部分
      洁净室的构成是由下列各项系统所组成(在所组成的系统分子中是缺一不可的),否则将无法构成一个完整且品质良好的洁净室。

      围房构建,即组成洁净室的密封性空间。包括:1)天花板系统:包括吊杆、纲梁、天花板格子梁。2)隔墙板:包括窗户、门。3)地板:包括高架地板、防静电板、环氧自流坪、PVC净化地板等。4)室内通道辅件:包括风淋室、更衣室、传递窗等

      空气调节净化系统,包括:1)净化机组、2)过滤器系统、3)管道系统:风管、水管、铜管等

      智能控制部份,包括:1)照明与照明控制、2)智能与远程控制系统

      四、洁净室分类
           洁净室主要分为工业洁净室(无尘)和生物洁净室(无尘,无菌)

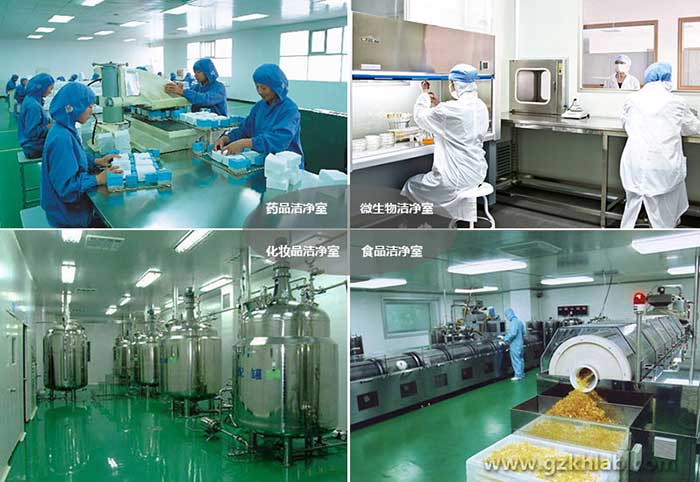

    洁净室分类

      工业洁净室和生物洁净室其实都是属于洁净室,本质上的区别主要一个是针对无尘,一个针对无菌,两者主要目的有所区别,因此在设计和施工要有所侧重。
           工业洁净室适用于精细机械工业、电子工业(半导体、集成电路等)宇航工业、高纯度化学工业、原子能工业、光磁产品工业(光盘、胶片、磁带消费)LCD(液晶玻璃)、电脑硬盘、电脑磁头消费等多行业。

           生物洁净室适用于制药工业、医院(手术室、无菌病房)、食品、化装品、饮料产品消费、动物实验室、理化检验室、血站等。
           因各行业对洁净室工程的洁净程度要求是不一致的,因此在进行洁净室工程设计时应遵守相关的标准,确保其环境达到所需的标准。


           五、洁净室的施工
           洁净室的施工主要是保持严密、干净。
           1.洁净室的主体结构
           施工洁净室的主体结构一般都是钢筋混凝土结构,砖墙围护,此工序是洁净室最外的一层洁净屏障,施工时要注意:
           1)混凝土、砖墙上的洞要补好,能减少墙面裂纹;
           2)混凝土与砖墙连接处要有防止产生裂缝的措施;
           3)内、外墙抹灰要分层施工,防止墙面裂纹及空鼓,尤其是内墙,通常认为内部还有洁净墙板,不用抹灰,其实是错误的想法,这层抹灰非常重要,洁净室装修工程对后期的洁净帮助很大,能减少灰尘和噪声等在10%左右。

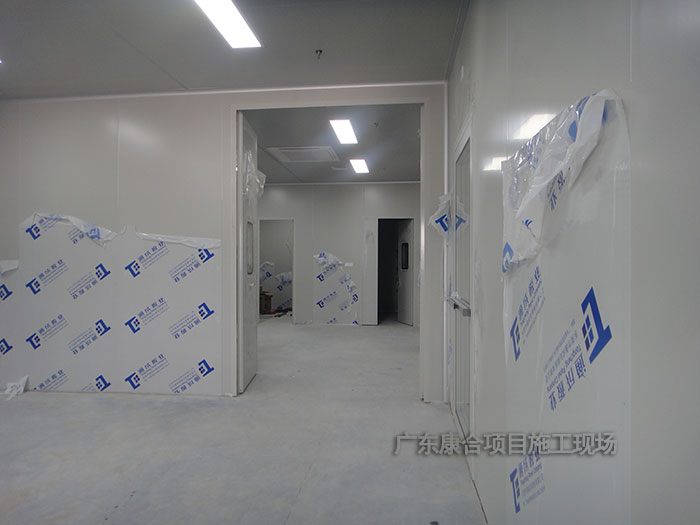

    洁净室施工
           2.洁净板墙体施工
           现在一般的洁净室都是采用洁净板组合安装,施工时要注意:
           1)施工前一定要先根据现场的结构完成尺寸,绘制好墙板施工排列图,现在很多企业在施工时,墙板排列图都是按照施工图纸绘制的,跟现场有很大的尺寸差别,使得绘制的施工排列图根本就没有作用。施工排列图能事先减少墙板的拼缝,从而大大减少灰尘等杂物,提高洁净度;
           2)洁净墙板之间的连接条不能漏放,如果漏放,以后在拼缝处打胶根本没用,随着时间的增长,墙板之间会错层,拉裂胶;
           3)洁净板的保护膜不要撕,待最后地面、天花都完成再撕;
           4)洁净板的拼缝要严密,相互顶紧,不能活动;
           5)洁净墙板施工时,墙板与混凝土及砖墙之间的空隙的灰尘一定要用吸尘器吸干净,同时将墙面、地面、顶棚的灰尘、垃圾等清理干净;
           6)洁净室的门必须是气密门,要有良好的密封性能,保证门里外的空气、声音隔绝。

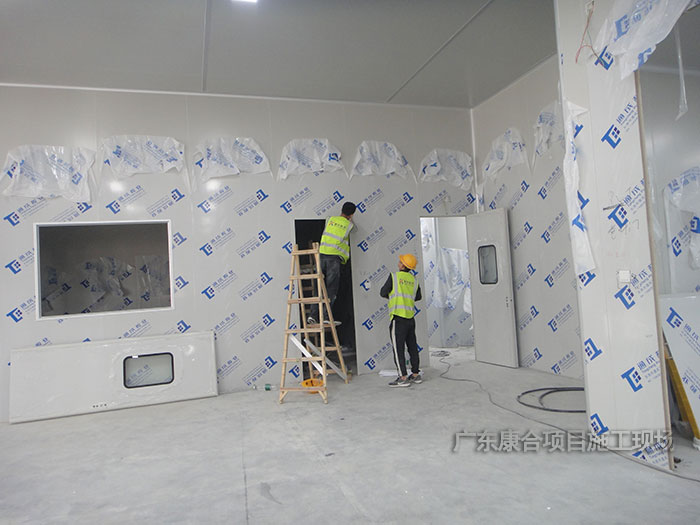

    洁净室施工
           3.洁净板天花的施工
           天花系统是洁净室的基本系统之一,本工程所用的天花为洁净板天花,洁净室装修工程施工时要注意:
           1)与墙板施工一样,施工前,要先根据现场实际结构尺寸,绘制天花排列图,用途同墙板;
           2)由于天花上一般要上人检修,所以洁净板必须有足够的强度、刚度,保证天花上人后不变形,不拉裂打胶缝;
           3)空调新风、灯具等与天花的接缝要严密,相互顶紧。


           4.地面系统的施工地面
           一般都采用环氧树脂地面、架空地板等,本工程采用环氧树脂自流平地面,施工时要注意:
           1)混凝土基层应平整、牢固,裂缝提前修补,确保环氧树脂油漆完成后不产生裂缝;
           2)环氧材料要符合设计要求;
           3)基层要打磨平整,边打磨边要用吸尘器吸干净灰尘;
           4)环氧树脂地面完成后,必须用洁净吸尘器吸尘,不能用普通的吸尘器。


           5.洁净室装修工程打胶
           打胶是最后一道工序,打胶的好坏直接影响洁净室的洁净度,打胶时要注意:
           1)材料要满足要求;
           2)每个地方的胶都要打到,不能漏打,要打胶的位置:天花板接缝;墙板接缝;不同材料相接处;天花与墙板接缝;墙板与地面接缝;灯具与天花接缝;风口与天花接缝等;
           3)为了防止材料胶与环氧油漆发生反应,使胶变色,打胶要在环氧油漆地面完成后再进行施工。

           6.洁净室装修工程施工总体要求
           1)所有搬进洁净室的材料都必须清洗干净;
           2)与洁净室相连的管道井清扫必须用洁净吸尘器打扫;
           3)进入洁净室必须要穿符合要求的洁净服,优选尼龙材质的全罩型洁净服,禁止用棉质的洁净服;
           4)施工作业期间,要提前安装好风淋室,进入洁净室必须通过风淋室;
           5)清洁洁净室内的墙时应使用洁净室无尘布;
           6)清洁洁净室的地面应使用专用拖把;
           7)工作时一定要记住,永远是由上往下擦,从离门最远的地方向门的方向擦。


           要保证洁净室土建施工的成功,应遵守以下原则:严格把好材料的采购及使用关,把好每道工序无尘检查关;设计合理的施工行动路线;加强施工人员的技术及素质教育;备足备全各种工具器具。
