    石油化工实验室规划设计

    2018-07-17 13:26 来源:广州康合

           石油化工实验室承担石油化工厂各生产装置的原料及辅助材料规格分析、生产装置中间产品质量控制分析和产品质量分析、公用工程的介质指标分析、对出厂产品的质量进行监督检查以及其他辅助任务的全厂性化验室。工厂宜设一个中心化验室,性质相同或相似的化验分析项目宜统筹考虑,避免重复设计,必要时,可设置装置化验室。


           主要检测项目
           a)进场原料、辅助材料、添加剂、催化剂以及化学药品质量规格分析;
           b)工艺装置生产控制分析;
           c)出厂产品的质量检测和监督检查;
           d)公用工程的介质指标分析;推荐阅读:广州通风柜
           e)分析用标准溶液和试剂的配置;
           f)分析仪器设备的日常维护。

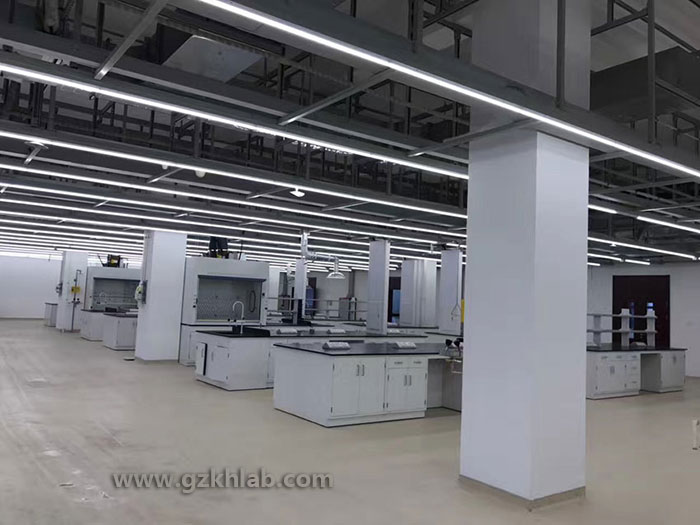

     化工实验室案例图
           石油化工实验室规划设计,必须遵循以下几点
           1. 在观念上,具有先进的、以人为本的实验教学理念。
           2. 在机制上,形成有利于资源优化整合的良性运行机制。
           3. 在教学上,构建结构优化、各具特色的新型实验教学体系。
           4. 在管理上,通过“工业中心”直接建设与管理,形成网络化、开放化的实验中心管理模式。
           5. 在环境设施上,具有先进的实验仪器设备和现代化的实验教学环境。


           石油化工实验室设计原则
           1)设计必须贯彻执行国家现行的有关方针政策和法规,做到技术先进、安全可靠、经济合理、确保质量、节省能源和符合环境保护的要求。
           2) 以人为本,以 “经济、实用、安全”为出发点,在满足电网安全经济运行的前提下应力求精简节约,降低工程投资。

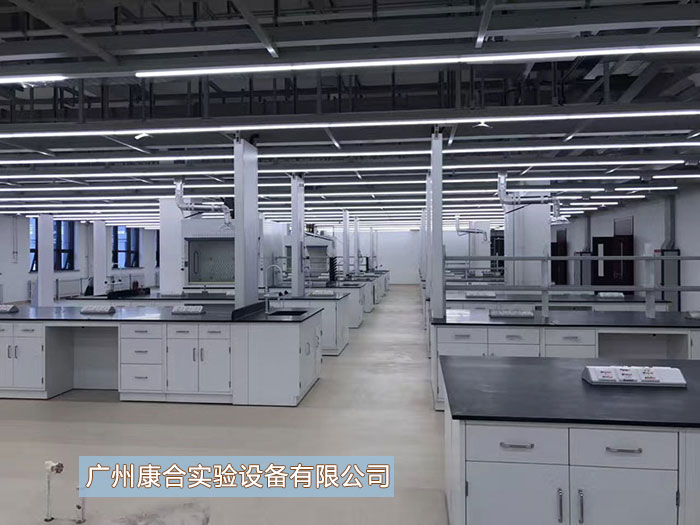

    化工实验室案例图

           石油化实验室选址要求
           1)应具有水源、电源、信息交换、消防安全保障的条件及措施。
           2) 应避开噪声、振动、电磁干扰和其它污染源,或采取相应的保护措施。对工作自身产生的上述危害,亦应采取相应的环境保护措施,防止对周围环境的影响。


           石油化工实验室建筑装修要求
           1)规划面积指标应按 《科研建筑工程规划面积指标》的规定执行。油化实验室分简化分析室、色谱分析室,面积不宜低于40m ,净高不宜低于2.8Om ,设置空气调节时,不应低于2.4m ,窗台高度一般应≥0.9m ,房间窗地面积比不应小于 1:6。
           2)应配置相应的贮藏室,储藏室应设置在背光通风的位置,不应留太多窗,最好居高布置,窗下沿距地面2m 为宜。油化实验室应考虑紧急疏散的问题,实验室门宽度不应小于1m 并设有安全门,高度不应小于2.1Om。实验室内通道要求顺畅,防止发生危急情况时,出现通道堵塞现象,设计时常用岛型、半岛型、L字型、u 字型等实验室布局方案。主通道、两个中央台双面操作,间距大于1.5m,边台单向距离大于1.3m。
           3) 实验室要满足防火、防潮、防腐等要求具备通风、净化、消毒、无菌等功能;地面应坚实耐磨、防水防滑、不积尘,且具有耐酸、碱腐蚀的性能;墙面应光洁、无眩光、不起尘;实验室不宜吊顶。宜利用天然采光,且尽量避免阳光直射,实验室应考虑预留排风管道及独立的排污管道,对试验产生的有毒有害气体液体要做到二次处理排放,达到排放标准。

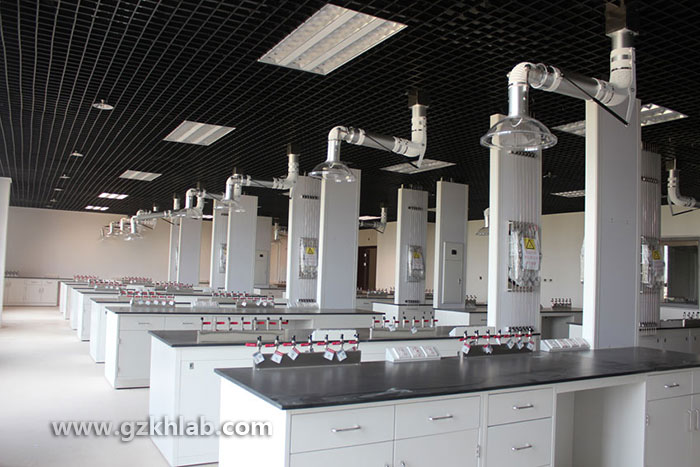

    案例图

           石油化工实验室总体布局
           实验室中央通常设置中央实验台,台上设置试剂架,中央实验台的纵向侧面或中间设置洗涤台 (洗涤台设置靠近水源)。中央实验台的正向和纵向一侧设置试验边台、试剂架、组合架、吊柜等,另一侧靠墙设置通风柜 (通风柜的位置应便于通风管道的连接)、干燥架、药品柜、器皿柜。大门的左侧通常放置安全设备,洗眼器、灭火器等。试验台与侧墙之间的净距不应小于1.20m,与大门的净距不应小于1.20m。



           石油化工实验室建设中容易出现的问题
           1)流程规划不合理,造成实验室人员操作不便利;
           2)通风方案不合理,油品中的苯类烃类化合物,酸碱挥发性气体排放不出去,造成实验室异味太大。
           3)控制方式不合理,石油化工中心实验室通排风量太大,造成能耗过高。
           4)供气设计不合理,石油化工中心实验室仪器用气较多,设计不合理存在爆炸的危险。


           解决方案
           1)广州康合有专业的设计团队,以及参与多个大中型石油化工中心实验室的设计。
           2)聘请业内专家进行技术指导,并多次参与石化行业峰会,与各大石化企业有长期合作。始终站在石化行业中心实验室走向的前沿。
           3)丰富的施工经验,在多个石化项目上得到甲方一致的好评。


           以上为广州康合整理提供,实验室整体设计、装修、改造、通风、净化,实验室家具设计生产安装一站式服务。
