一、工程概况
创芯国际生物科技(广州)有限公司实验室建设工程系统安装项目,位于广州企业加速器,面积3000㎡,层高:4.8m,梁底到地面3.8m。本大楼共九层,十层为屋面。本工程位于第六层吊顶高度详见装修专业施工图。本次装修必须在原结构承载力允许的前提下进行。
二、生物实验室设计依据
1.GB50346-2011《生物安全实验室建筑技术规范》
2.GB50591-2010《洁净室施工及验收规范》
3.GB/T16803-1997《采暖、通风、空调、净化设备术语》
4.WHO实验室生物安全手册(2004年)
5.《消毒管理办法》(卫生部2001年)
6.GB50736-2012《民用建筑供暖通风和空气调节设计规范》
7.GB50016-2014《建筑设计防火规范》
8.GB50300-2013《建筑工程施工质量验收规范》
9.GB50210-2001《建筑装饰工程施工质量验收规范》
10.GB/T50382-2001《建筑工程文件归档整理规范》
11.JG/T 19-1999《层流洁净工作台检验标准》
12.GB/T6167-2007《尘埃粒子计数器性能试验方法》
13.GB50104-2010《建筑制图标准》
14.GB50222-95《建筑内部装修设计防火规范》
15.GB19489-2008《实验室生物安全通用要求》

三、生物实验室设计理念
在这个项目的室内装修设计个案中,体现现代实验室的功能要求及生物安全要求,而且极大的满足了人体工程学的要求,将现代、简约、自然、使用、美观、大方融为一体。
四、生物实验室设计内容
材料说明:选用材料燃烧性能等级均符合GB50222-95规范3.3.1条的规定
1.天花
(1)实验室采用50mm厚机制空心玻镁彩钢板吊顶,吊顶高度均为2.6m。具有有效的仿活性、抗老化性、耐水性,保持亮丽的外观等特点,耐火等级A级。强度高、耐冲击、抗震性好及施工安装方便。
(2)参观走廊由普通办公室区域施工
2.地面
(1)整个装修区域采用2.0mm环氧树脂自流平地面,在施工之前先找平,打磨。
(2)数据中心在环氧自流平地面基础上做300mm高高架地面。
3.墙面装修
(1)实验室区域采用50mm厚空心玻镁彩钢板隔墙,具有有效的防火性、抗老化性、耐水性,保持亮丽的外观等特点,耐火等级A级。
(2)所有饰面为饰板的阳角处设塑胶护角,上至吊顶,下至地面。
(3)房间土建墙面所在阳角处均做1:2水泥砂浆包角R=10。
4.门窗
安装门窗时,用膨胀螺栓与门窗框锚固。门、窗洞的预留,按规范及配合要求。
(1)施工区域内的门采用密封门:窗为固定密封窗
(2)施工区域内的密封门、窗铝合金框要四正,误差不能跨越±2mm
(3)门窗制作,门框并缝成一条线,不允许有明显的缝隙,制作完后并缝打密封胶待干存放于干净的场所。
(4)铝合金窗压边采用斜铝材。
(5)实验室区域的所有铝合金窗制作安装完后必须打密封胶进行密封。
(6)门安装必须在门下部与洁净地面之间的缝隙安装橡胶密封条,防止风量、冷量外泄或侵入。
(7)实验室内有利用原建筑外窗的位置彩钢板开孔应做铝合金收口处理。

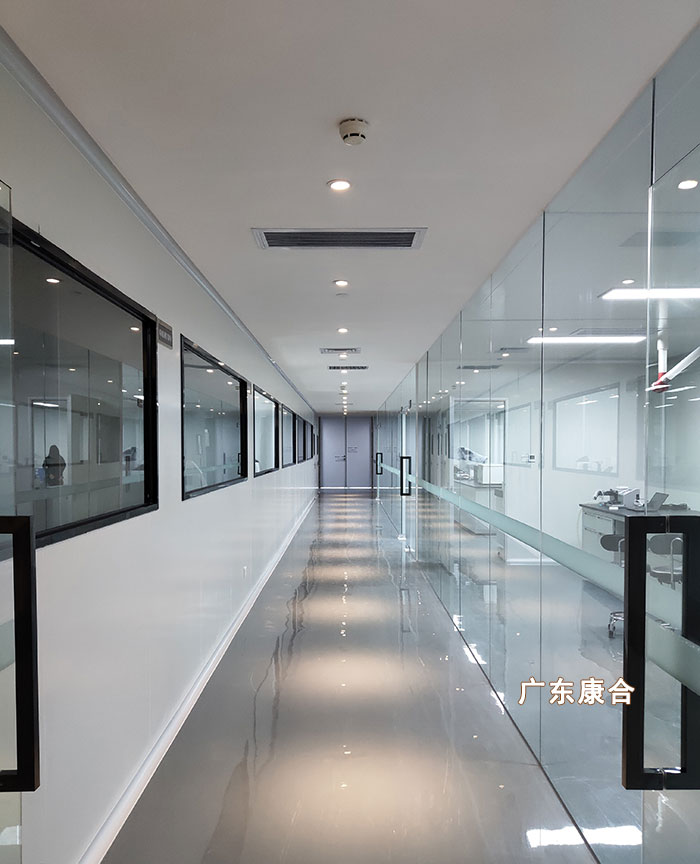

(8)走廊两侧视窗具体方式详见大样图。
