十万级无尘车间
2018-06-15 11:14 来源：实验室规划设计
项目名称：广州视睿电子科技有限公司
项目地点：广州科学城

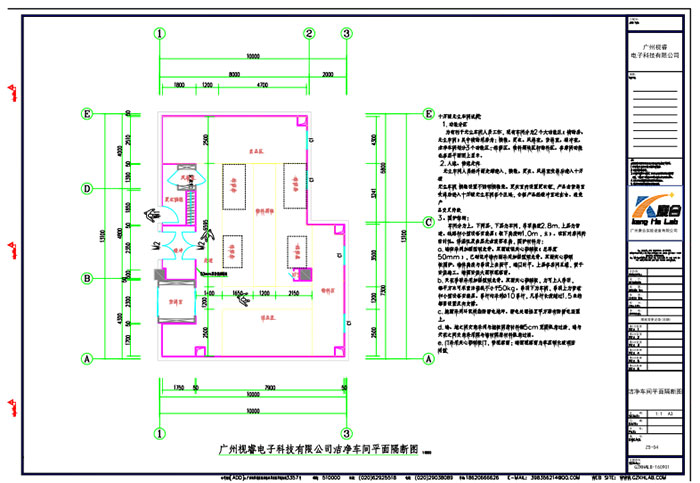

1.功能分区
为有利于无尘车间人员工作.现有车间分为2个大功能区（辅助房、 无尘车间 ）其中辅助用房为：换鞋、更衣、风淋室、货淋室、级冲室。法净车间划分3个功能区：维修区、物料周转区和物料区。各房间功能在各层平面图上显示。
2.人流、物流走向
无尘车间人员经外面走廊进入，换鞋、更衣、风淋室吹淋后进入十万级无尘车间各个区域，合格产品经缓冲室运出去，避免产品交叉污染。
3.围护结构
车间分为上、下两层，下层为车间，吊顶高度2.8m,上层为管道、线路和小型设备安装层（板下高度约为1.0m,主）。该区对房间的密封性、保温性及表层光洁度要求高，围护材料为：
a. 墙体采用加强型钢龙骨，双面玻镁夹心彩钢板（总厚度50mm）,已砌筑外墙内面采用加强型钢龙骨、双面夹心彩钢板围护。墙体高度与吊顶上表面平、端口封平。上层各房间互通，便于安装施工。墙面安装大面积观察窗。

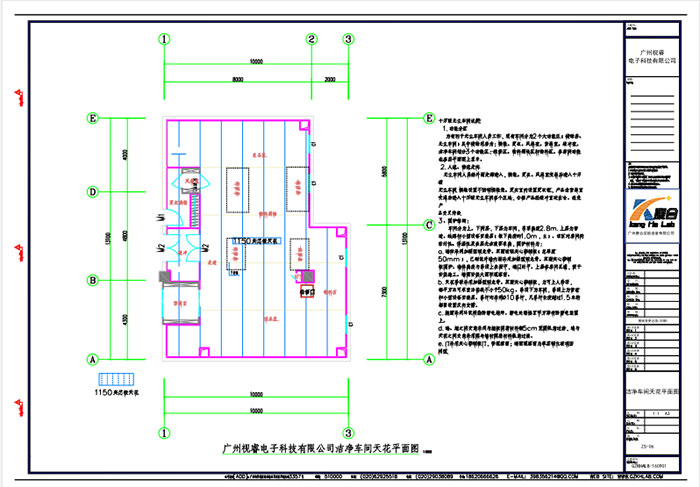

b. 天花吊顶采用加强型钢龙骨、双面夹心彩钢板，为可上人吊顶。每平方米可承重活载荷不小于50KG。吊顶下为车间，吊顶上为管道和小型设备安装层。吊杆均采用直径10吊杆，凡吊杆长度超过1.5米的都要设置反向支撑。

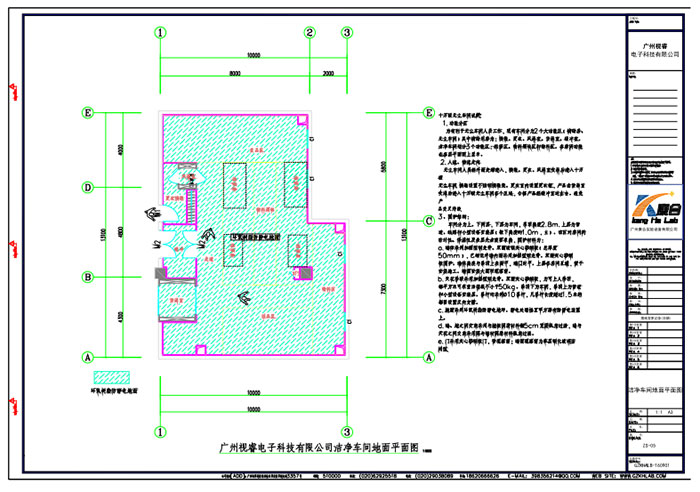

c. 地面采用环氧树脂防静电地坪。静电处理接至甲方原有静电装置上。
d. 墙、地之间交角采用与地板同质材料做5cm宽圆弧角过渡，墙与天花之间交角采用同于墙材同质材料弧角过渡。
e. 门采用夹心彩钢板门，带观察窗；墙面观察窗为单层钢化玻璃密闭型。
