    关于实验室通风系统改造,这里的才是干货

    2018-07-18 17:09 来源:广州康合

           前几日有个珠海的客户咨询针灸室通风系统改造问题;小编就想整理一篇关于实验室通风改造的文章,供朋友们参考。篇幅有点长,而且涉及到比较专业的问题,但是满满的干货!有实验室通风改造项目,但是懒得读下去,直接致电020-29038089,让专业技术人员帮助你,可好?
           老旧实验室翻新装修,化验室通风设施老化、损坏,为了保证科研人员的安全性,实验室通风系统改造迫在眉睫。也只有对通风系统进行一次彻底的改造才能发挥其作用和效果。


           一、实验室通风系统改造标准
           1、《采暖通风与空气调节设计规范》(GB 50019-2003);
           2、《通风与空调工程施工质量验收规范》(GB 50243-2002);
           3、《建设工程施工现场供用电安全规范》(GB50194-93);
           4、《风机、压缩机、泵安装工程施工及验收规范》(GB 50275-2010);
           5、《电气装置安装工程低压电器施工及验收规范》(GB 50254-1996);
           6、《大气污染物综合排放标准》(GB16297-1996);
           7、《环境空气质量标准》(GB3095-1996);
           8、《城市区域环境噪声标准》(GB3096-2008);
           9、《建筑设计防火规范》(GB50016-2006);
           10、《公共建筑节能设计标准》(GB50189-2005);
           11、《简明通风设计手册》;
           12、本公司相关资料及甲方提供的相关资料。

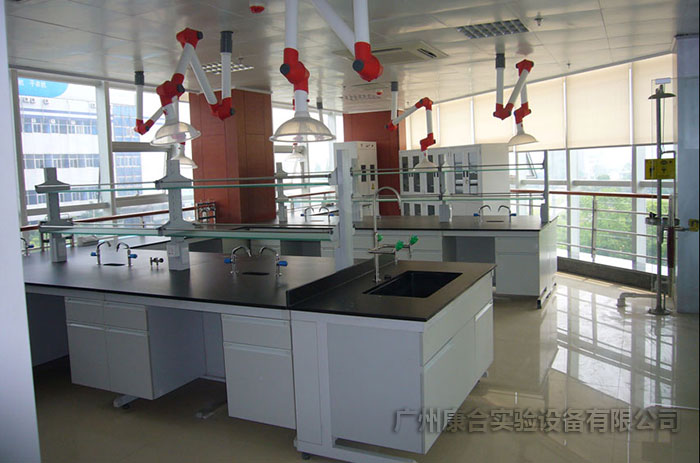

    实验室通风系统

           二、实验室通风改造设计参数
           室内外温度湿度要求;空气质量;设备和工艺热负荷,包括显热和潜热;内部负荷的预期增加;最小换气次数;进风和补风;排风设备类型;控制和报警;通风柜的尺寸和数量的调整可能;房间压差;设备和电源的备用。
           1.支管路内风速6~8m/s, 干管路内风速8~14m/s;
           2.通风设备设计风量:
           通风柜面风速:0.3~0.8 m/s,单台1200*800*2350通风柜设计风量1500m3/h,单台1500*800*2350通风柜设计风量1800m3/h,单台1800*800*2350通风柜设计风量2200m3/h,万向抽气罩面风速:≥0.35 m/s,万向抽气罩排风量150~350 m3/h,原子吸收罩面风速:≥0.35 m/s,排风量350~600 m3/h。
           3.换气次数:
           一般化学实验室的换气数:8~12次/小时
           4.通风系统使用终端噪声≤62db。
           5.风机采用耐腐蚀玻璃钢离心风机,系统采用变频控制,以达到节能和降噪的目的。


           三、实验室通风柜技术参数
           通风柜最主要的是排气功能,在化学化验室中,实验操作时产生各种有害气体、臭气、湿气以及易燃、易爆、腐蚀性物质,为了保护使用者的安全,防止实验中的污染物质向化验室扩散,在污染源附近要使用通风柜。

           通风柜按照排风方式分类
           上部排风式:热过程
           下部排风式:冷过程
           上下同时排风式:发热不稳定使用


           通风柜按照进风方式分类也分三类
           通过室内进风在柜内循环后排出室外称为全排风式,这是应用非常广泛的一种类型。猜你喜欢:广州通风柜
           当通风柜设置于采暖或对温湿度有控制要求房间时,为节省采暖,空调能耗,采用从室外取补给风在柜内循环后排出室外的方式称为补风式通风柜。标签:实验室 改造
           再一种就是变风量控制式的通风柜。普通的定风量系统需要人工调整固定叶片的风阀,调节通风柜的排风量,当调节阀门到某一角度时达到希望的面风速。变风量控制是通过调节阀门的传感器改变风量达到给定的面风速,当然标准式成本低、变风量成本高,适用于要求精度高的场合。


           (一)定风量系统通风柜
           1、排风量
    移动门在工作开启高度0.5m,面风速保持0.5m/s情况下,应在《排风柜》JB/T6412-1999技术标准规定的排风量范围内,实际排风量不得大于计算排风量的5%(计算排风量=移门宽度*移门开启高度*0.5m/s*3600秒)。

           2、面风速
           2.1在满足移动门位的工作开启高度0.5 m,面风速保持0.5 m/s条件下,排风量不变,移动门开启高度发生变化时,面风速可满足以下要求:
           2.2移动门开启高度在门全开,平均面风速大于0.3m/s;
           2.3移动门开启高度在0.15m,平均面风速小于0.7m/s;
           2.4面风速均匀度(须带低风速侦测仪);
           2.5排风柜的面风速应分布均匀,在移门开启高度0.5m,面风速0.5m/s情况下,在移门开启面积内,上下左右每隔0.3m处,取一个点,测得的面风速,其最大值、最小值与算术平均值的偏差小于15%。标签:系统改造
           3、通风柜阻力
           通风柜移动门开启至最高位置时,在达到《排风柜》JB/T6412-1999技术标准规定的排风量和面风速保持0.5m/s的条件下,通风柜阻力应小于或等于70Pa。
           4、其它功能要求
           实验室通风柜操作面板控制系统须为液晶显示(使用者操作起来更安全方便)。柜内高温报警功能; 如选用KFJ-17型面风速监控声光报警器(风速过高、过低报警功能);自动延时保护装置,能彻底抽空残余腐蚀、有害、有毒气体;电压0~220V范围内任意调节功能;步进风阀执行系统任意调节功能。

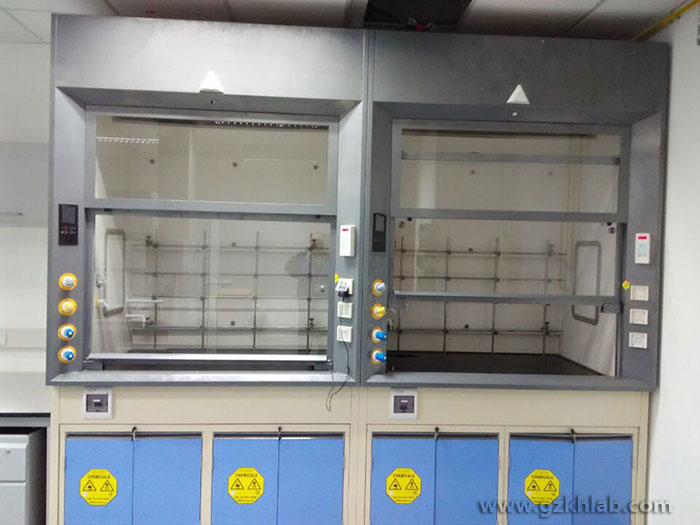

    通风系统改造

           四、实验室通风系统控制
           实验室通风设计采用以下步骤和方案:
           (1)实验室根据工艺要求和功能布置选择一定数量的通风柜,有的还兼有部分局部排风罩。通常校核下来换气次数远远大于10次,一般在20-30次以上,满足换气次数要求。但是此换气次数是按照通风柜最大开启面积计算的通风量,资料和经验表明100通风风柜99%的时间只有18个或更少的人在使用。故还应校核通风柜最小开启面积时的通风量和换气次数,若小于换气次数要求,则增加综合排风系统。
           (2)实验室通风采用全新风系统,通风柜的排气不在室内循环。由于化验室要求房间相对其他辅助区域为负压。所以化验室的新风量设计为排风量的70﹪-80﹪。另外20﹪-30﹪的新风送至化验室辅助房间、办公、管理用房、内走道等,再由门窗缝隙补充到房间。
           (3)通风柜的风量平衡可以采用定风量控制系统,即排风量恒定,送风量和门窗缝隙补充风量恒定。此方法适用于最大排风量满足最小换气次数要求的化验室。标签:通风改造

          (4)对于排风量远大于最小通风量要求的房间还可以采用两段式通风控制系统保证风量平衡,即根据通风柜的位移信号,排风机、送风机有2种送风工况,低风量工况应用于维持最小换气次数的要求,节约能耗。此情形采用了变风量控制系统。通风柜风量变化时,排风量也会相对变小,此时要求放置在屋顶的排风机随着通风柜柜门的位置变化而变频,降低风量,保证通风柜面风速恒定。同时自控系统改变全新风风机的频率,降低风量,维持负压平衡。变风量系统可以降低系统能耗。系统最大、最小换气次数接近则考虑采用定风量系统,使得系统简单,降低初投资。推荐阅读:中央实验台
           (一)定风量系统控制
           1、系统采用静压传感自动变频控制(或PLC编程控制),静压传感自动变频控制可以根据开启通风设备的数量变化,将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率,使风机的抽风量与实际所需排风量相匹配,从而确保排风效果,达到节能节噪的效果;本文关键词;实验室通风系统改造
           2、每台通风柜安装一个电子风量调节阀,其控制开关和变频控制系统及风机联动,可实现单台或多台通风设备等不同工况下的控制。风量调节阀采用数显可调角度的电子风量调节阀,并且有记忆功能(即可以记住此次调节的角度,下次打开时仍然调到设计的角度)。
           3、系统风阀和风机整体联锁,实现气流的有序流动,平衡系统风量,防止气流反串、倒流。

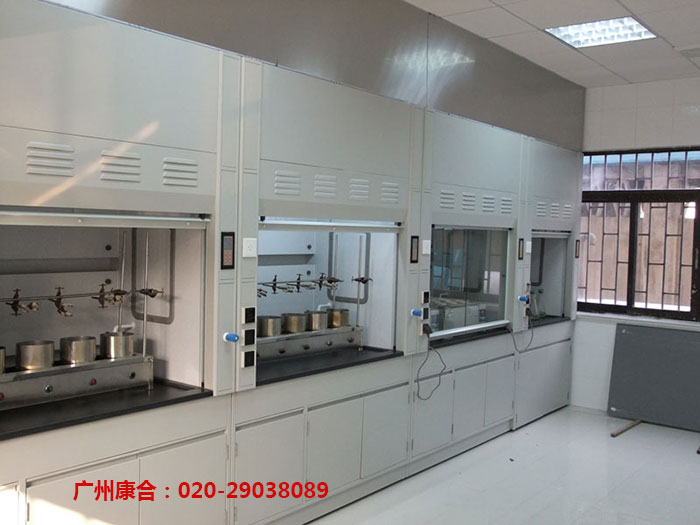

    实验室通风改造
           (二)变风量系统(VAV)控制
           1、系统采用静压传感自动变频控制,静压传感自动变频控制可以根据开启通风设备的数量变化,将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率,使风机的抽风量与实际所需排风量相匹配,从而确保排风效果,达到节能节噪的效果;
           2、每台通风柜安装一个文丘里变风量风阀,其控制开关和变频控制系统及风机联动,可实现单台或多台通风设备等不同工况下的控制。变风量调节阀门采用数显可调角度的文丘里风阀,并且有记忆功能(即可以记住此次调节的角度,下次打开时仍然调到设计的角度)。
           3、系统风阀和风机整体联锁,实现气流的有序流动,平衡系统风量,防止气流反串、倒流。

           五、实验室气体排放处理
           由于化验室气体排放中存在着很多有毒和酸碱腐蚀性极强的气体,所以在排入大气前要对气体进行过滤处理,通常情况下:酸性气体选用立式酸雾塔;有毒和有机气体选用光学催化净化箱。两种设备分别安装在排风系统末端,立式酸雾塔安装在风机的正压段,光学催化净化箱安装在风机负压段。动物房的气体经过初效和中效过滤后,直接排入大气,但在排风口处做高压喷射流处理,喷射高度在3米以上。


           实验室通风系统改造是一个综合性的工作,大家在做这个工作的时候一定要注意,不要单一的看这个问题,因为只解决其中一个部分的问题对整个系统改造起的效果并不明显,因此还是要全面整体的进行改造和完善。
