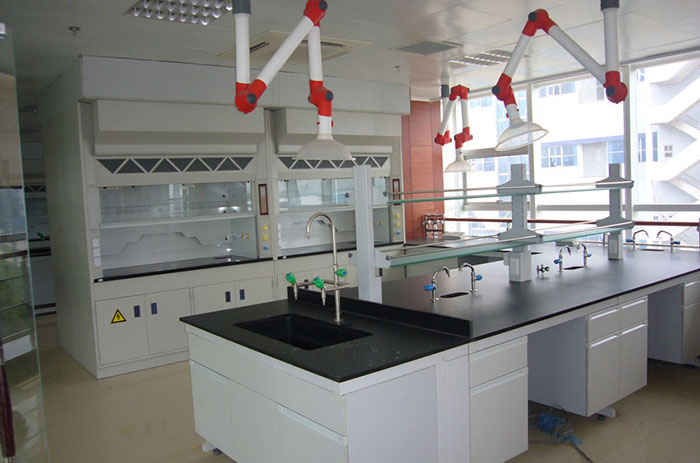

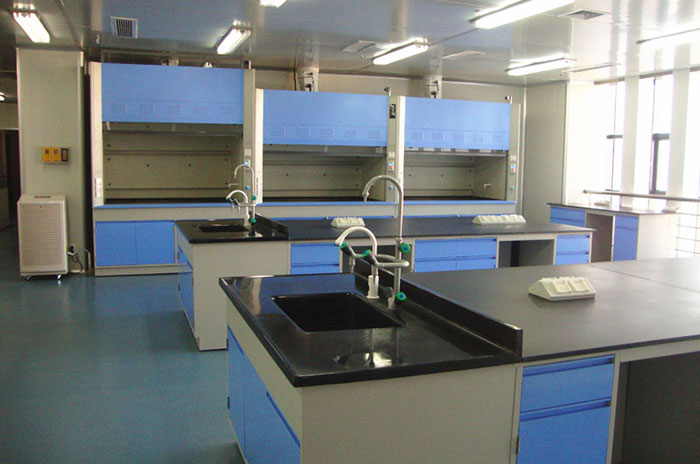

化验室设备中,通风柜是最主要的设备,它使用范围广,抽风量大;工艺要求也高,通风柜选择的好坏直接关系到实验室的整体通风系统。按照排风量是否采用调节等技术,通常可分为三种类型:①定风量型;②补风型;③变风量型。
(一)定风量技术(CAV)
定风量型又分为传统型和旁通型。定风量是指排风量恒定,即排风量不随通风柜拉门位置,柜前是否有操作人员而改变
缺点:通风柜拉门位置变化时,面风速会发生变化。当面风速过大时柜内容易产生湍流,柜内的污染物会溢出,危害操作人员,污染环境。
1、传统型通风柜
传统型通风柜泛指设计简单、用于实验室通常人员保护的通风柜。由于总排风量基本上保持恒定,而面风速随着柜门水平或竖直方向的移动而变化;其初期投资低,但运行费用高昂,从长远来看经济性偏低;由于总风量恒定始终保证了面风速需求,因此具有很高的安全性。当柜门接近关闭位置时,面风速会增至2.0m/s~3.0m/s,气流可能会吹翻实验仪器、吹熄火焰、降低蒸馏速率、吹散试样材料等,干扰柜内进行的实验或在通风柜内产生气流紊乱,造成污染物在柜内的滞留及外溢。标签:化验室
2、旁通型通风柜
旁通型通风柜是在传统通风柜基础上的完善。侧风道位于拉门面的开口处,安装了格子窗对气流进行引导,侧风道技术是为了解决由于面风速变化而引起的空气紊乱所导致的空气逸出,旁通型总排风量和面风速基本保持不变,而柜门只能在竖直的方向移动,在柜门的上方或下方设置进风百叶即旁通口,通过柜门的开度来调节进风百叶的进风面积是为保证面风速的最小变化率要求而确定的在理论上主要有两方面优势:
(1)可以有效地降低柜内气流的紊乱程度改善传统型定风量通风柜的气流特性,提高安全性。
(2)能很好地解决当拉门处于完全关闭状态时面风速的增加,保持了一个相对恒定的排风速度。
(二)补风型或辅助空气型通风柜(MAV)
辅助空气型通风柜又称为补风型通风柜,原理是在柜面上部设进风静压箱,补入部分经空调处理或未处理的室外新风,以减小室内的排风量。它又分为柜内补风和柜外补风两种,是在旁通型通风柜的基础上,为降低房间内空气的消耗量而设计的。化验室
补风量通风柜优点:
(1)安全性,它利用室外新风冲刷呼吸区,可使原来产生于柜前操作人员胸部的涡流下移至腹部,并能稀释带走污染物,保证了人员安全;
(2)经济性,最高可达总排风量75%的补风不必处理即可送至柜前,若扣除送风能耗则可节约50%以上的能耗,大大降低了房间内空气加热和制冷所带来的能量消耗运行费用。
(三)变风量技术(VAV)
所谓变风量通风柜就是排风量随着拉门位置的变化而变化,以保持某恒定面风速的通风柜,即风量控制器与常规通风柜的结合。关键词:化验室
变风量通风柜与定风量通风柜的区别在于:变风量通风柜具有根据通风柜拉门的位置改变空气排风量的能力。变风量通风柜可以解决由于面风速过大而产生的通风柜内空气紊乱导致有害气体逸出的难题。相对于定风量通风柜,变风量通风柜有着更好的节能效果,节能源于:
(1)系统风量减小,新风热、湿处理的能耗减少;
(2)当通风柜拉门部分或全部关闭后,送、排风风机能耗减少;
(3)变风量系统设计时就已经考虑到了设备使用的参差性,从而减小了系统设备容量,提高了设备的利用率。
