    常规研究实验室通风施工设计说明

    2019-02-28 14:37 来源:广东康合

           一、实验室通风设计依据及设计参数
           设计范围:
           (1)本设计只对常规研究实验室内通风柜、万向排气罩、实验室通风换气等进行施工设计;
           系统分布:
           通风柜分布于实验室内各个实验室。根据楼层通风集气设备布局和该建筑的结构情况将排风系统分为2个系统(PF-1、PF-2、PF-3),均采用先进的实验室中央变频控制方式、具有高品质的安全控制性能及节能作用;阀门采用电动阀门。
           A、研究实验室通风施工设计依据
           1、《采暖通风与空气调节设计规范》GB50019(2003);
           2、《高层民用建筑设计防火规范》GB50045-95(2005);
           3、《洁净厂房设计规范》GB50073-2001;
           4、《民用建筑热工设计规范》GB50176-93;
           5、《暖通空调制图标准》GB/T50114-2001;
           6、《公用建筑节能设计标准》GB50189-2005;
           7、《生物安全实验室建筑技术规范》GB50346-2004。
           8、兴建单位设计任务书及建筑专业设计图纸。
           B、常规研究实验室通风设计参数
           1.通风设备设计风量:
           通风柜设计风量1500-1800m3/h
           万向排气罩设计风量250-400 m3/h
           2.排风支管风速控制在6-8m/s
           排风干管风速控制在10-12m/s

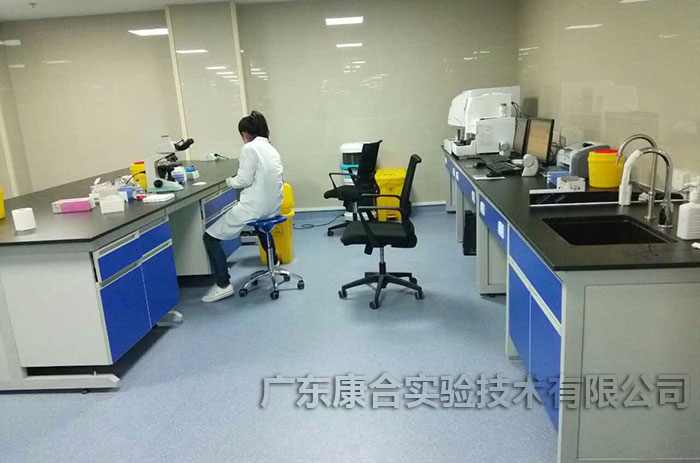

    常规研究实验室
           二、研究实验室通风设计方案及管线布局
           A.实验室通风设计原则
           1.综合考虑各项因素,采用投资少、运行稳定、运行费用低、处理效果好的成熟工艺;
           2.所选择的工艺必须满足现场条件,平面布置简洁、紧凑、少占地、并方便生产操作和维修维护;
           3.非标设备应符合国家或行业相关规范,并保证性能稳定、外表美观;
           4.为了防止二次污染,要充分考虑噪声、臭味等;
           5.处理设施具备冲击负荷能力,确保废气达标排放。
           B.实验室通风系统规划总体思路:
           1.在同房间各通风柜或通风设备尽量经同一管路进行排放,为排除实验中产生的有害气体,实验室的通风柜尽可能布置在同一个方向上;
           2.为了减少系统阻力及降低室内噪声,增大风管尺寸以减少风速;
           3.本设计排风风管为防腐阻燃PVC风管,室内对接设备管道采用阻燃性能PVC管材,室外采用PP方管。风管具有防腐等性能,同时具有耐高温和抗老化等性能;且外形美观,支、吊架圆管采用抱箍方管采用经防锈处理的吊杆紧固,40*40角钢来支撑风管。

           通风系统具体介绍见图纸说明:

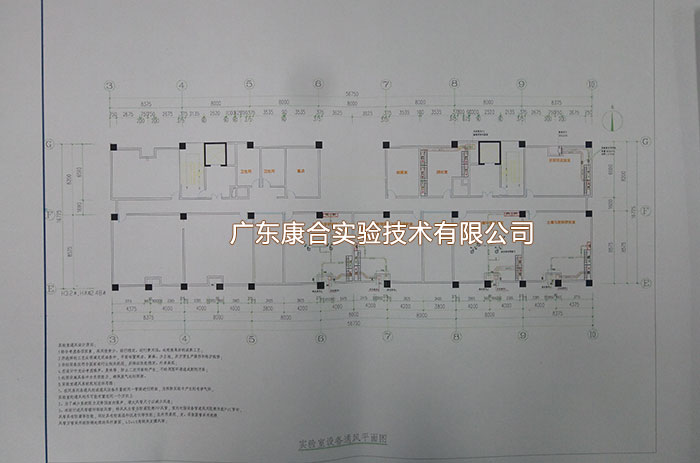

     实验室设备通风平面图
           实验室通风系统划分要根据建筑功能、平面分布及甲方的使用要求,综合技术、经济、管理等因素,还应当考虑工艺流程、同时使用情况及有害气体性质及其处理等因素。

           本工程实验室排风系统采用楼顶排风方式,风机安装在楼顶,室内排风设备由风管接至管井,并同时对风井进行密封处理,在屋面由PP风管接至风机进行高空排放。

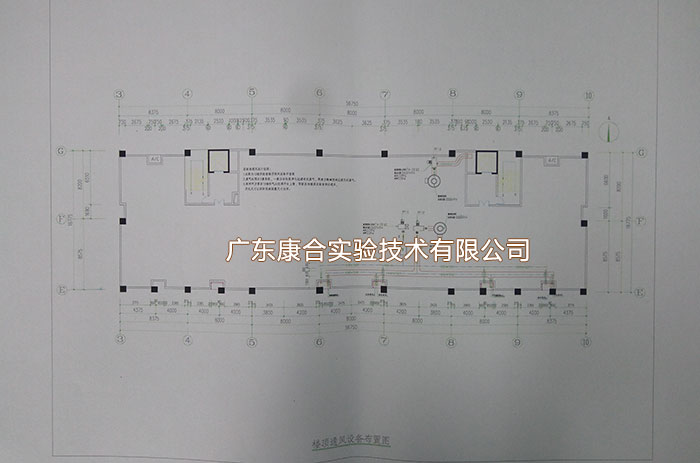

    楼顶通风设备布置图
           实验室通风设计说明:此图为13楼实验室楼顶排风设备平面图;废气处理分3套系统,一套为活性炭净化过滤有机废气,两套为酸碱喷淋过滤无机废气;按照甲方要求13楼排气从空调平台上管,预留其他楼层实验室部分通风,开孔尺寸以实际现场测量尺寸为准。
           针对本工程的时机情况,实验楼的风井采用砖混结构,风井必须保证绝对密封。楼顶采用防腐防爆离心风机,详细参数参见涂黑,从而满足甲方的使用要求。
           4.通风系统控制:
           实验室通风柜设计目标如下:
           保证通风柜及其它通风设备快速有效的排放有害或高温气体;

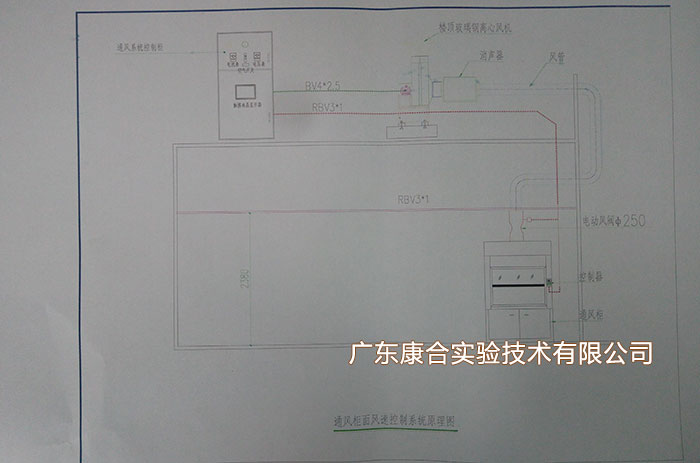

    通风柜面风速控制系统原理图

           三、常规研究实验室通风柜控制
           1.实验室通风柜采用定风量通风柜控制系统,每个通风柜的排风支管上均安装手动调节阀,调至设计风量,通过房间控制器将信号传至通风电控箱,同时开启楼顶风机。
           2.实验室室内产生的负压由送风系统进行补风,从而保证实验室在一定负压的情况下维持室内平衡。
    研究实验室通风设计

           四、风管制作、安装
           (1)圆形风管采用承插链接、矩形风管采用法兰连接。
           (2)风管的弯管曲率半径一般为1.5倍边长,最小不应少于200mm,弯曲向尺寸或等于500mm的应设导流片(内外弧的弯头可不装设导流片)。
           (3)安装前应清除管内、外杂物,并做好清洁和保护工作。
           (4)排风管应做好防凝结水和风管内水凝结水回流装置。水平管保持一定的坡度、坡向室外立管。室外立管应做好排凝结水装置。
           (5)风管安装的位置、标高、走向、符合设计要求、做到横平竖直,连接法兰的螺栓应均匀拧紧,其螺母在同一侧。
           (6)所有风管设置必要支、吊架,管道支架按国际加工制作。
           (7)风管水平安装,直径或长边尺寸小于等于400mm,间距不应大于3m,大于400mm不应大于2m。风管垂直安装时,间距不应大于4m。

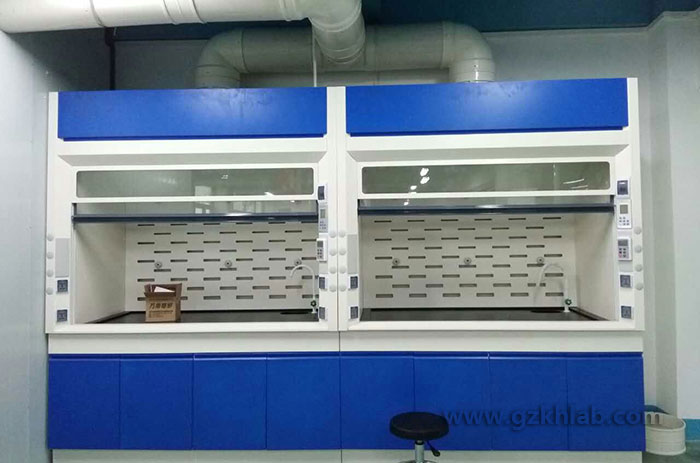

    实验室通风柜
           五、常规研究实验室防火、消声与减振
           1.防火
           所有风管穿入通风竖井时,均应加装防火风阀,平时常开,当火灾报警动作后,风管内的温度升到至70℃时,防火阀易熔片熔断,防火阀关闭,防止火灾蔓延。
           2.减噪
           (1)采用防腐防爆低噪音CK式型离心风机。
              风机与风管对接时用软连接固定,递交采用弹簧减振;
           (2)与风管水平安装,连接处做好密封处理。
