    中山厂房无尘车间工程设计说明

    2019-03-04 11:52 来源:广东康合

           一、无尘车间概述
           1.本工程位于中山市火炬开发区东镇东一路32号工业园内,厂房楼高共1层,层高5.4米,建筑面积4636平方米,现规划及施工所在区域为洁净区域、办公区域、原料仓库、废弃废料收集室和设备机房,总面积约2665平方米,洁净区域1744平方米,办公区域306平方米,原料仓库253平方米,废气肥料收集室99平方米,设备机房263平方米。为您推荐:无尘车间
           2.设计内容、范围以及与有关专业的分工:
           a.洁净区域、办公区域空调风管工程;
           b.洁净区域、办公区空调水管工程;
           c.洁净区域、设备机房通风工程;

    无尘车间平面尺寸图
    新厂房平面尺寸图

          二、中山厂房无尘车间设计依据
           1.《民用建筑供暖通风与空气调节设计规范》GB50736-2012
           2.《高层民用建筑设计防火规范》GB50045-95(2005版)
           3.《汽车库、修车库、停车场设计防火规范》GB50067-97
           4.《公共建筑节能设计标准》GB50189-2005
           5.《城市区域环境噪声标准》GB3096-2008
           6.《全国民用建筑工程设计技术措施 暖通空调.动力》(2009版)

           三、无尘车间设计计算参数
           1.室外计算参数(广州):
           (1)干球温度:
           夏季空调室外计算温度33.5°C;
           冬季空调室外计算温度5°C;
           夏季空调日平均温度30.1°C;
           冬季通风温度14.1°C。
           (2)湿球温度:
           夏季空调室外计算温度:27.7°C;
           (3)室外气象参数:
           夏季通风室外计算相对湿度70%;
           冬季通风室外计算相对湿度72%。
           (4)室外平均风速:夏季1.8m/s  冬季2.4m/s。
           (5)大气压力:夏季1004.5kPa  冬季1019.5kPa。
           2.室内设计参数:

    区域名称 洁净度(静态) 夏季温度 冬季温度 相对湿度 换气次数(N/H) 新风量(%) 正压
    黄光室 百级 25±2°C 20±2°C 55%±5 - 0-4%可调 0-5Pa
    芯片机台室 千级 25±2°C 20±2°C 55%±5 55 0-10%可调 0-5Pa
    外包车间 千级 25±2°C 20±2°C 55%±5 55 0-10%可调 0-5Pa
    电镀车间 万级 25±2°C 20±2°C 55%±5 25 0-10%可调 0-5Pa
    研磨车间 万级 25±2°C 20±2°C 55%±5 25 0-10%可调 0-5Pa
    设备维修通道 万级 25±2°C 20±2°C 55%±5 25 0-10%可调 0-5Pa
    更衣室 万级 25±2°C 20±2°C 55%±5 25 0-10%可调 0-5Pa
    洁净办公室 万级 25±2°C 20±2°C 55%±5 25 0-10%可调 0-5Pa

           3.洁净等级设计参数:洁净度标准按照ISO14644标准。
           4.净化车间换气次数:按照《洁净厂房设计规范》设计,确保达到要求的净化级别。
           5.洁净室冷负荷:夏季冷负荷包括围护结构负荷、人员负荷、照明负荷、生产设备负荷、空调机组内风机负荷、新风负荷。
           6.新风量综合考虑人员卫生所需风量、生产设备排风量、维持洁净室正压所需风量。

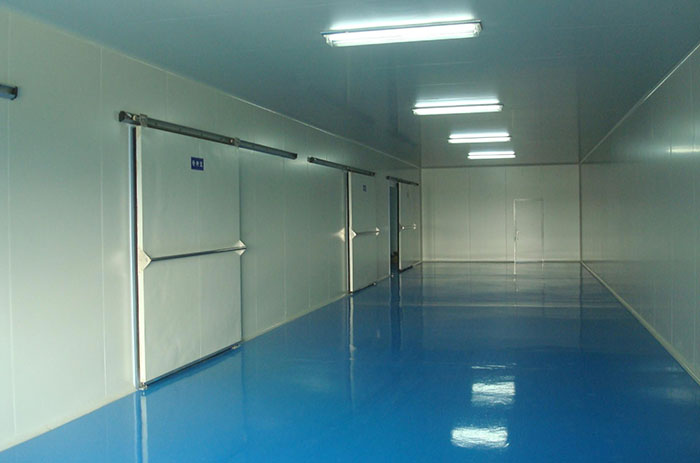

    无尘车间设计

           四、无尘车间空调系统说明:
           1.空调系统划分,根据厂房分布实际情况,洁净区域采用恒温恒湿空调送风系统,办公室采用分体空调降温,厂房中部预留车间暂不布置空调。
           2.恒温空调送风系统采用MAU+FFU+DC系统,MAU(全新风组合式洁净空调柜)主要控制室内的湿度和保证室内正压,FFU(洁净送风单元)通过空气循环过滤保证洁净度,DC(换热干盘管)控制室内温度。
           3.洁净厂房净化空调系统,采用初中效+高效空气过滤器系统,选用洁净组合式空气处理机组,空气处理及循环过程如下:
           新房→初效过滤器→表冷段→送风机→中效过滤器出风→送风管系统→天花夹层→FFU→高效过滤器→室内→回风百叶
           4.正压换气次数
           洁净室内相对室外保持正压,空气洁净度级别不同的相邻房间的静压差应不小于5Pa,洁净室(区)与室外大气的静压差应大于10Pa。
           5.气流控制
           生产车间气流组织为顶送风,底下侧回风,高效过滤器可通过拆除其下部的扩散孔板,在洁净室内更换。
           6.压差控制
           洁净室的压差控制可以通过回风口及新风管上的调节阀控制,以实现控制洁净室压差的目的。
           7.主要设备及配置
           洁净区设一台水冷式组合式空气净化机组,专门处理洁净区域室内负荷和洁净区域室内负荷和洁净度,各台机组参数如下:
           送风量20000CMH,制冷量125KW,带初中效过滤段,机外余压800PA
    /uploads/hangye/0304wuchenchejiantuzhi2.jpg

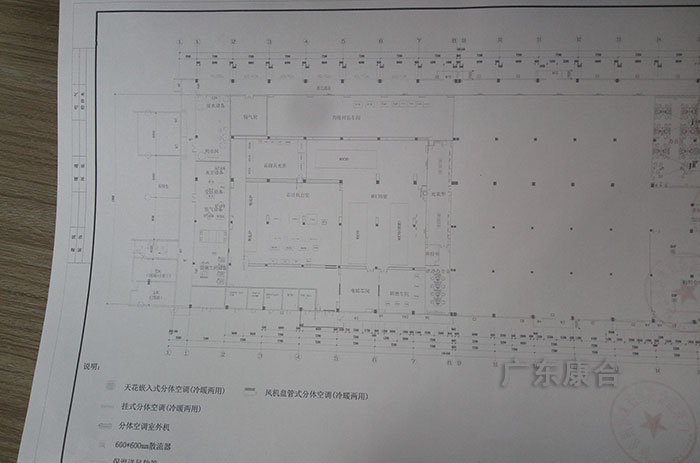

    新厂房分体空调平面布局图
           五、无尘车间空调系统控制要求
           1.空调机组的控制要求,订货时需生产厂家提供控制图
           2.空调机组控制要求,洁净生产车间采用恒温恒湿控制,空调温湿度可根据认为设置的控制面板自动控制温湿度。
