    医院骨科手术室净化施工方案

    2019-07-25 14:50 来源:广东康合

           上个月有个佛山的骨科医院咨询我们医院手术室净化问题,本文结合案例分享医院骨科手术室净化施工方案,相信对大家有所启发。
            1、主材选用
           《医院洁净手术部建筑技术规范》对建筑结构、装饰材料的选用及内部施工等方面提出了具体的要求,总指导原则是:不产尘、不积尘、耐腐蚀、防潮防霉、容易清洁并符合防火要求。由于净化手术室的综合性能要求较高,建筑结构主体材料的特点、性能在一定程度上将影响手术室的综合性能,因此,选材时应当慎重。目前,净化装修用材料主要有:电解板石膏板,彩钢板,铝板,铝塑板等,其主要特点如下:
           铝板:容易老化,使用一段时间后将会老化变黑,影响外观。
           铝塑板:与水接触会产生有毒气体,有悖于净化空调的宗旨,实际工程中较少采用。
           彩钢板:由于其板材连接的特殊性,很难满足一些圆弧、流线等外观处理,但由于其安装简单便捷,外观漂亮而被广泛采用;彩钢板的密封一般采用玻璃胶密封,时间太久容易老化脱落造成漏风现象。
           电解板与石膏板:结构强度好,容易配合防辐射铅板的安装,同时一定程度上可衰减一定的X光辐射,特别适用于一些高级别手术室。但其安装难度较大,内衬石膏板遇水易软化脱落、需要特别注意防潮防水,在一些湿度较大区域,电解板容易生锈。

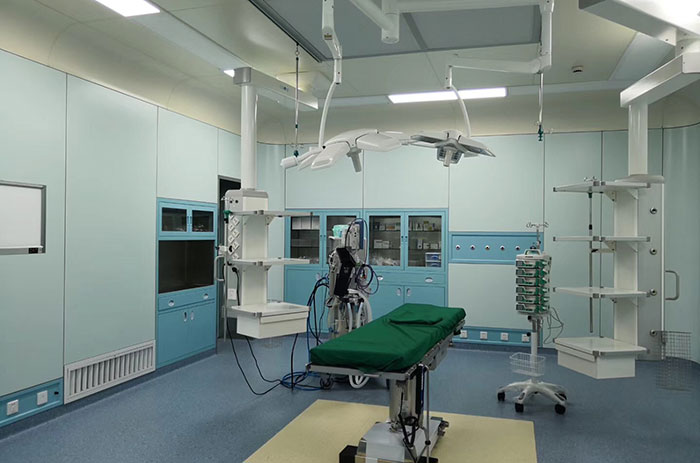

     医院手术室
           2、新风系统的选择
           一次回风系统这种送风方式是传统的舒适性空调送风方式。新风经过一级过滤后,与回风混合,再经过二级过滤和热湿处理,送入静压箱。该送风方式系统简单,容易保证设计要求的送风量和新风量,过度季节,可以通过设置在新风口、回风管上的风量调节阀调节回风比,从而达到节能的目的。本文标签:骨科手术室净化

           该系统的不足之处主要表现在两个方面:正压风量不容易控制,特别是多间手术室共用机组时;新风与回风混合再进行热湿处理,新风入室空气龄增加,新风效益降低,不利于室内空气品质的改善。

           新风单独处理,再与处理过的回风混合,送入静压箱。
           该送风方式系统比较简单,控制管理方便。新风可以集中处理,既能保证设计风量,能在过度季节增大新风量,又能控制正压风量(可采用双风量控制装置等控制方式)。另外,可根据当地气象资料和室内湿负荷的大小,控制新风机组和回风机组的干湿运行方式,譬如,湿负荷由新风机组承担,回风机组始终处于干工况运行,这样对控制空调系统的微生物孳生繁殖是有利的。

           但是该方式增加了新风机组的处理量,初投资会增加;当部分手术室停运时,通过节流方式控制正压风量,不利于节能,又可能产生噪声问题;应当注意机组后新风与回风混合点压力控制问题。两机组的余压和动压不一定相同,势必会影响新风比(或回风比),当影响较大时,很难保证手术室设计要求的新风量,同时也不容易维持室内的压力,严重时将导致送风倒灌回新风机组的现象(特别是新风机停开时容易倒灌),造成手术室零新风工况,使压力梯度消失,造成手术部均压状况等现象。

           新风直接送入送风静压箱
           这种送风方式在手术室空调中还未普遍应用。新风送入静压箱,即手术室层流罩,这种层流罩自带风机,所需风机压头较小,但由于风机置于手术室顶层(即手术室吊顶层内),需注意噪声的控制;层流罩内自带均流板,需增加新风与回风混合段,层流送风装置较高,受室内层高限制;室内热、湿负荷全部由新风负担;空调方式结构简单,造价较底。

           这种送风方式因新风负担室内全部热、湿负荷,夏季新风处理的露点温度较低,才能满足室内热、湿负荷要求。同时需考虑新风机组的除湿、凝结水的排除,与回风需充分混合等问题。

           3、噪声控制
           送风量不确定
           手术室净化所需风量较大,送、回风口较小、风速偏大,导致风口出现哨声所造成的。因此,在设计净化空调系统时,应准确地确定手术室送风量,不能盲目地套用其它工程的风量值,同时层流罩的风管接管要尽量采用软接。
           空调设备噪音
           因净化空调系统的阻力较大,要求空调机机外余压较高,因需提高风机功率而提高了手术室空调机本身噪声,从而导致手术室噪声的增加。采用合理的消声设备可降低空调机噪声对手术室的影响。
           层流罩网孔板
           由于层流罩网孔板的出风有效面积较小,如手术室的送风速度增加,会导致噪声增加。
           过滤器阻力较大
           手术室送风口的高效过滤器和回风口的中效过滤器阻力较大,在一定程度上影响了送、回口的有效面积,导致送、回风速度变大而使噪声增加。
           整流器杂音
           日光灯整流器的声音,较差的整流器在使用过程中会出现较强的电流声而增加室内噪声。

           工程实例
           1、项目简介——某医院手术室改造项目
           此医院是集医疗、教学、科研、预防为一体的现代化国家三级甲等综合医院。医院现有A、B、C三个主体院区,编制床位1333张,开放病床2000张,拥有高、中级职称人员近500人,博士和硕士150多人,省、市学术技术带头人、拔尖人才等各类优秀专家50多人。针对当前医院手术业务需求和现有条件的限制,此医院在征求市卫计委的同意下,拟在A区进行手术室改造,以进一步优化手术业务的流程布局,符合医院感染控制的基本要求。

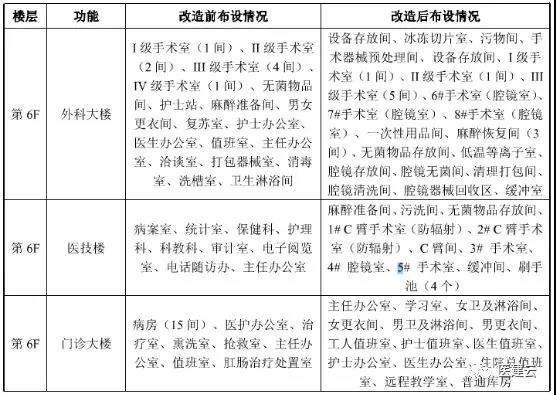

           2、项目改造前后大楼布设一览表
     医院手术室改造对比表
           3、骨科防辐射手术室施工内容
           此项目主要在原有建筑物的基础上进行改造,主要为装修及配套设施安装工程,不存在基础工程及主体工程施工,骨科防辐射手术室具体施工内容如下:
           墙面:防辐射手术室四周墙体做3个铅当量的铅板防护后再做电解钢板墙饰面,防辐射处理至结构顶面。
           地面:防辐射手术室地面基层做30mm厚硫酸钡水泥(相当于3个铅当量),再做水泥砂浆找平层,面层为同质透芯防碘氟PVC(橡胶)。
           吊顶:防辐射手术室顶面做3个铅当量的铅板防护后再做电解钢板饰面。
           电动感应门:防辐射手术室感应式电动门及平开自动门,门体采用1.2厚不锈钢板制作,内嵌3个铅当量的铅板,型钢加固门框。
           其他:洁净走道墙面设置150高PVC防撞带,洁净走道、污物走道等室内阳角处设置PVC防撞护角至吊顶。

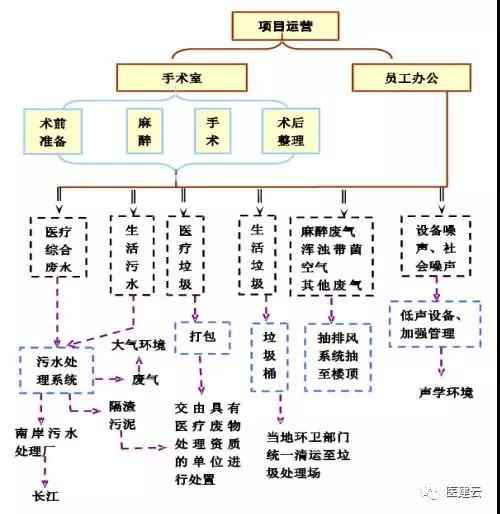

           4、运营期工作流程
    运营期工作流程图
           5、废水处理详解

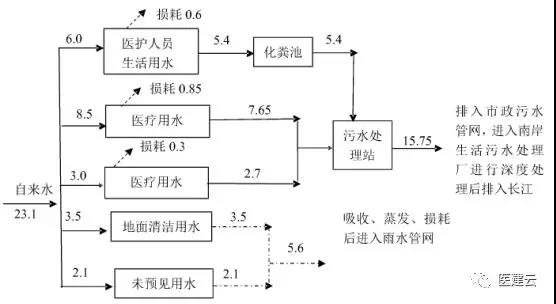

           此项目水平衡图:
           (单位:m³/d)

     废水处理图

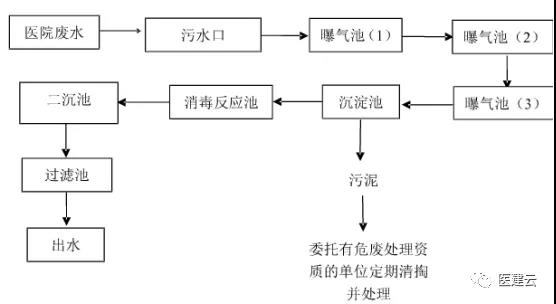

           污水处理工艺:
    污水处理工艺
