在实验室中很多的仪器设备、分析仪器是必须用到高纯气体,如原子吸收、气相色谱仪、ICP等。通常很多实验室对这些仪器用气的供气是采用分散供气模式:相当于每台仪器或每区域仪器设备单独配置气体钢瓶,设置一套独立气体管道,分别供应每台/每区域的仪器设备的使用。
但若随着实验室的扩展,相关用气仪器的增加,就造成供气系统、供气点的增加。如此不但增加实验室的安全隐患,同时加大投资成本,储气点的增加,浪费实验室空间;这就要求需要一套安全性更高,维护成本投入更低,使用更便利的集中供气系统,由统一气源向各仪器输出供气。
一、实验供气系统设计与施工相关工艺、验收标准:
《建筑设计防火规范》GB50016-2014
《工业金属管道工程施工及验收规范》GB50235-2010
《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011
《氢气站设计规范》GB50177-2005
《氢气使用安全技术规范》GB4962-2008
《工业金属管道设计规范》GB50316-2000
《乙炔站设计规范》GB50031-91
《压缩空气站设计规范》GB50029-2014
二、实验室高纯气体施工工艺流程:

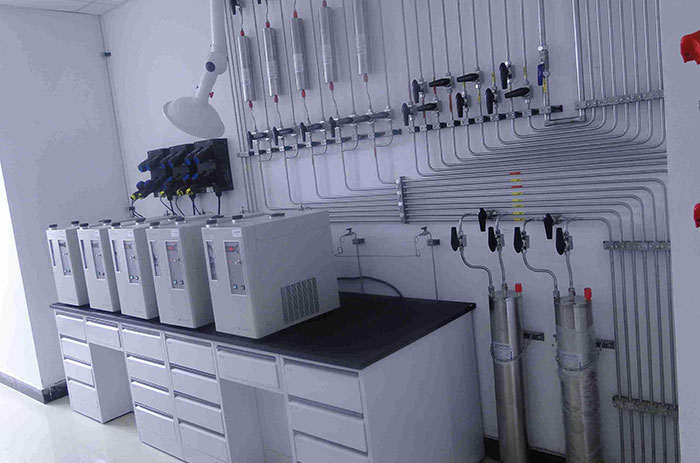

气源→切换装置→气体管道系统→调压装置→用气点→监控警报装置。相关:洁净管道工程
对于某些气体可能其设计施工流程会有所差异,如有些必须设置阻火器装置,防止回火。
气体系统涉及的相关器材:气体钢瓶(气体装载压缩机)、气瓶柜(或钢瓶固定装置)、钢瓶接头、金属软接、半自动切换装置、一级减压阀、二级降压阀、焊接弯通、焊接变接头、卡固套阀、不锈钢管道、压力表装置、监测报警系统装置等。
三、气体系统施工工艺验收基本要求:
1、外观要求:施工工艺的安全、牢固、无破损、美观、各元件的品牌质量的要求;
2、设计管道布置与走管要求;
3、管道系统的耐压,与最大耐压值要求,确保运行的稳定;
4、此外,管道安全及气密性的要求。
