    洁净手术室改造,相信这份方案可以帮到你

    2019-09-02 14:36 来源:互联网

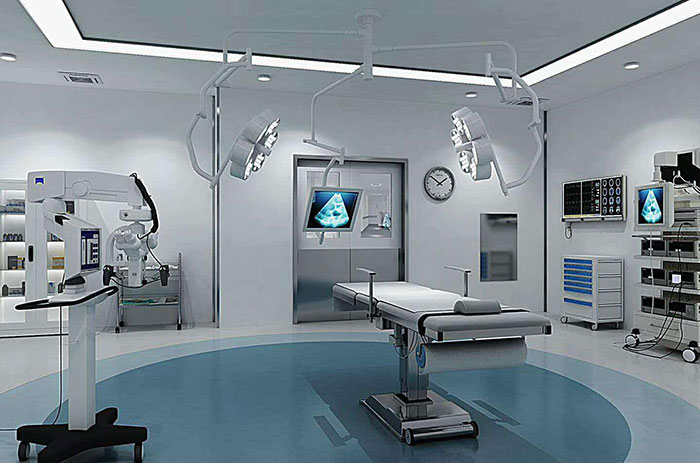

            一、洁净手术室工程概况
           本净化手术室为龙驹卫生院普通手术室升级为千级层流手术室改造工程,原有手术室装修施工已经完善,使用至今近十年,现增加一套净化空调机组系统;经过我司工程师现场勘察,结合实际情况及相关标准,建议恒温恒湿净化空调机组放置于楼顶,并搭建雨棚;通风管道经现浇楼板开洞进入手术室,对洞口防水处理;层流天花嵌入式安装在手术室中心位置,送风尺寸为1800*2600,采用优质不锈钢材质;手术床头脚两头墙体安装下回风口,墙体内安装回风管道;配备手术室恒温恒湿自动化控制系统;安装排风系统及管道;对原有空调系统进行保护性拆除,本技术文件主要就改造部分系统的净化空调内容进行计算和工程施工技术说明,以实现甲方基本的工作要求。猜您喜欢:
    医院洁净手术室净化

     洁净手术室改造
           二、洁净手术室改造主要参考规范标准
           (1)招标文件及建筑平面图
           (2)《医院洁净手术部建筑技术规范》GB50333-2013
           (3)《综合医院建筑设计规范》GB51039-2014
           (4)《医院洁净手术室建设标准》
           (5)《采暖通风与空气调节设计规范》GB50019-2012
           (6)《建筑设计防火规范》GB50016-2014
           (7)《通风与空调工程施工质量验收规范》GB50243-2016
           (8)《洁净室施工及验收规范》GB50591-2010
           (9)《高效空气过滤器》GBT13554-2008
           (10)《医院消毒卫生标准》GBGB15982-2012
           (11)《建筑装饰装修工程质量验收规范》
           (12)《空气过滤器》GB/T14295-93
           以及最新颁布的相关国家标准,并参考国内外有关洁净技术规程及国家建设工程强制性条文。



           三、洁净手术室基本要求
           (1)洁净手术室的建筑材料和设备应符合国家相关部门对于该类产品生产、销售和使用的规定和要求;
           (2)洁净室温度为:22—25℃,相对湿度为:50%—70%;噪声不大于50dB(A),新风量为15-20m3/H;
           (3)空气处理设备应采用粗效+中效+高效过滤器的三级组合方式;中效空气过滤器应设置在空气处理设备的正压段;高效过滤器应设置在系统的末端;
           (4)所有过滤器的选择都应考虑在过滤器的额定风量范围内;
           (5)手术室排风系统应采用 级以上的过滤器材料;以确保系统稳定安全;
           (6)洁净室风系统的送、回风管和排风管均要设置风量调节阀,便于不同时期对于风量调节的需要;空气处理系统的排风管道均要设置防止气流倒灌的装置,均要按照设计安装止回阀等装置;新风管道上到每台空调机组均设置定风量阀;
           (7)新风口、排放口均为防雨型百叶风口,并设置防虫网;设立新风口和排放口的位置要考虑当地的风向和二者之间的合理距离,避免互相影响;
           (8)送风、排风应连锁控制,正压手术室启动程序为先开送风机,再开排风机;关闭时应相反;
           (9)洁净空气处理设备选用应符合下列要求:空调设备的整体结构应有足够的强度,利于现场吊装;设备应用良好的气密性,在静压为1000Pa 时机组的漏风率不大于 ;机组的内表面应光滑、耐腐蚀、便于清洗;机组应具体良好的绝热性能,外表面不得结露;机组的运行噪声应在要求范围内;
           (10)各级过滤器的前后应设置压差计,便于观察过滤材料的使用情况,利于日常维护清洗保养;风管、附件及各类辅助材料的选择,应符合国家规范的要求;原则均选用气密性材料,高效过滤器不得使用木框架结构;

           四、洁净手术室改造工程施工要求
           (1)手术室施工需要编制专项施工方案;各道工序应进行记录检验,验收合格才可以进行下一道施工工序;
           (2)施工完毕后,应进行单机试运行和系统的联合运行及调试,做好调试报告,并编写竣工报告;手术室需要通过第三方综合性能检测合格后方可使用,并要有合格的综合性能验收报告;
           (3)空调机组安装应调平,并做减震处理;表冷段的冷凝水排水管应设置水封,排水管路应有合理的坡度,利于排水要求;
           (4)空调风管加工完毕后,应清洁处理,并做好卫生保护,风管的接口、接缝处均要打胶密封处理;保温采用 级阻燃橡塑材料;
           (5)注意和风管、风口的连接部位均要密封处理;内保温材料严禁外露,需要采用铝合;
           (6)金型材密封处理;回风口应采用竖叶片可开式铝合金风口(配置中效F5级别的过滤器,一次性结构);
           (7)由于现场条件的局限,建议使用一体化设备,所谓一体化设备就是室内机、室外机、冷热源、加湿设备和自动控制等均是一家制作和配合安装的。

           五、负荷计算
           (1)室内设计参数:温度22-25℃,相对湿度40-70%;室外设计参数:夏季空调室外计算干球温度 35℃,夏季空调室外计算湿球温度 30℃;冬季空调室外计算干球温度-5℃,计算相对湿度76% ;
           (2)计算空调机组选型(多考虑10%-20%富余量);
           (3)采用标准型空调设备,直膨式系统,需要一家单位就净化空调设备+室外机+自控部件+自控系统一体化提供!

           净化空调机组功能段的组成:新回风混合段 初效过滤段G4(板式)+表冷段+电加热段加湿段+送风机段+中效过滤出风段F8(袋式,端出风),参考设备的长*宽*高=4300mm*700mm*850mm;所有风管支路均配置密闭式手动调节阀,以实现风量的调节;风管采用优质镀锌钢板制作,采用25mm厚B2 级橡塑保温材料。
